Скорость электронного потока в цепи измеряется в амперах. Ампер - это количество электронов, проходящих заданную точку за определенное время. Один ампер равен чуть более шести миллиардов электронов в секунду.

При переменном токе электроны сначала движутся в одном, а затем в противоположном направлении. Подобное движение циклично и повторяется через определенные интервалы. Волновая схема, называемая синусоидальной волной, представляет ток, идущий от нуля до максимального положительного значения, а затем разворачивается и движется обратно от нуля до максимального отрицательного значения. Два изменения направления тока называются циклом. Число циклов в секунду составляют частоту и обычно измеряют в герцах.

Вольты

Вольт - единица измерения электрического напряжения или разности электрических потенциалов, вызывающих движение электронов. При слабом напряжении происходит движение очень небольшого количества электронов, при более интенсивном напряжении движение становится сильнее. Напряжение можно считать состоянием несбалансированного движения тока, пытающегося достичь баланса. Один вольт - это количество эдс, которая вынуждает ток в 1А преодолевать сопротивление в 1 Ом.

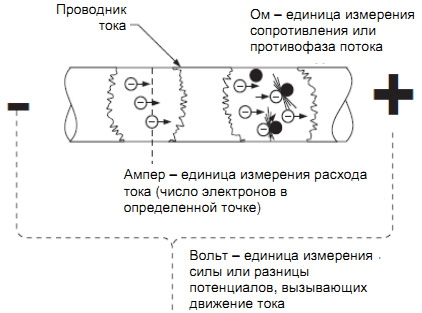

Рисунок 5. Единицы измерения электричества

Ом

Ом - единица измерения сопротивления. В каждой цепи существует естественное сопротивление или противопоставление потоку электронов. Когда эдс прилагается к полной цепи, электроны передвигаются в одном направлении, отличном от их свободного или эпициклического рисунка. Сопротивление проводника зависит от:

(а) физического состава;
(b) поперечного сечения;
(c) длины;
(d) температуры.

Сопротивление проводника возрастает прямо пропорционально повышению его температуры. При приложении эдс равной 1 В сопротивление в 1 Ом вызывает движение тока в 1 А.
