Газовый генертор Generac QT022 идеально подходит для электроснабжения магазинов, кафе, автозаправок, офисных и складских помещений, а также загородных коттеджей и других местах, в условиях отключения электроэнергии на продолжительное время (до нескольких суток).

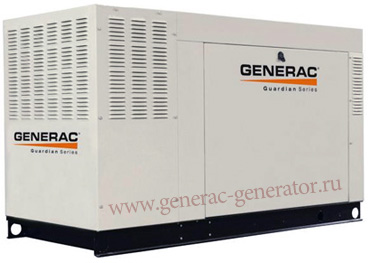

ГАЗОВЫЙ ГЕНЕРАТОРЫ GENERAC QT-022 С ЖИДКОСТНЫМ ОХЛАЖДЕНИЕМ
Газовая электростанция Generac QT022 мощностью 17 кВт с системой жидкостного охлаждения подойдёт для продолжительного обеспечения электричеством загородных коттеджей и коммерческих помещений в качестве как источник аварийного, так и основного электроснабжения. Данная электростанция имеет всепогодный шумоизолирующий кожух, что позволяет ее устанавливать на улице, не выделяя отдельного технического помещения внутри здания.
СТОИМОСТЬ
Цена без автоматики | |
Цена с автоматикой | |
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
| Модель | Generac QT-22 (1 фаза) |
| общие параметры |
Сухой вес агрегата | 382 кг |
Габаритные размеры Д х Ш х В | 1580х737х851 мм |
Уровень шума | 70 дБ(А) |
Корпус | алюминий |
Цвет | PMS 422
эмалевое покрытие |
| описание на альтернатор |
Количество фаз | одна |
Номинальная мощность
при длительной работе | 22000 ВА / 17600 Вт*
сжиженный пропан |
Номинальная мощность
при длительной работе | 21000 ВА / 16800 Вт*
природный газ |
Коэффициент мощности | 1 |
Номинальное напряжение | 220В |
Номинальный ток нагрузки
при длительной работе | 90 А (LP) / 82 А (NG) |
Прерыватель основной цепи | 100А |
Количество полюсов ротора | 4 |
Номинальная частота | 50 Гц |
| описание двигателя |
Тип двигателя | Mitsubishi 2.4 л |
Кол-во цилиндров | 4 |
Объем двигателя | 2.4 литра |
Блок цилиндров | алюминий
с чугунной гильзой |
Расположение клапанов | верхнее
расположение клапанов |
Система зажигания | электронная |
Система регулятора | электронная |
Коэффициент сжатия | 8.5:1 |
Тип стартера | электростартер на 12В |
Емкость масла, включая фильтр | 3.7 литра |
Емкость системы охлаждения | 9.5 литров |
Частота вращения при эксплуатации | 1500 об/мин |
ПОТРЕБЛЕНИЕ ТОПЛИВА
| Тип топлива | 50% мощности | 100% мощности |
Природный газ (NG) | 4.48 м3 / час | 7.45 м3 / час |
Сжиженный пропан (LP) | 6.60 л / час | 10.98 л / час |
|
Посмотреть подборку фотографий
Дизайн и внешний вид
Примеры монтажа - фотографии
Другие генераторы с жидкостным охлаждением
Скачать инструкцию по эксплуатации для модели QT022
Посмотреть инструкцию для Generac QT022
ПАРАМЕТРЫ ДВИГАТЕЛЯ
Изготовитель | Mitsubishi |
Тип двигателя | 4-х цилиндровый рядный двигатель |
Число цилиндров | 4 |
Рабочий объем | 2.4 литра |
Диаметр x Ход поршня | 3.41 x 3.94 |
Коэффициент сжатия | 8.5:1 |
Система всасываемого воздуха | без наддува |
Седла клапанов | закаленные |
Тип толкателя | гидравлический |
| технические характеристики регулятора нагрузки |
Тип | электронный |
Настройка частоты | изохронная |
Настройка устойчивого режима | ±0.25 |
Настройка скорости | есть |
Настройка ослабления | есть |
| смазочная система двигателя |
Масляный насос | шестеренчатый |
Масляный фильтр | полнопроточный,
откручиваемый элемент |
Емкость картера | 4 кварты (3.7 л) |
| охлаждающая система двигателя |
Тип | закрытая |
Водяной насос | с ременным приводом |
Скорость вентилятора | 1650 об/мин |
Диаметр вентилятора | 17.75 дюймов (450 мм) |
Режим вентилятора | нагнетательный |
| топливная система |
Тип топлива | природный газ, пары пропана |
Рабочее давление топлива | 5-14 дюймов вод. столба |
| электрическая система |
Зарядный генератор
переменного тока | 12В, 30А |
Статический заряд
аккумулятора | 2А |
Рекомендуемый аккумулятор | группа 26, 525CCA |
Сетевое напряжение | 12В |
ПАРАМЕТРЫ АЛЬТЕРНАТОРА
Тип | синхронный |
Изоляция ротора | класс H |
Изоляция статора | класс H |
Общее нелинейное искажение | <5% |
Коэф. перекрытия частоты
мобильной телеф. связи (TIF) | <50 |
Провода вывода генератора
переменного тока | 4 провода (3 фазы) |
Подшипники | закрытые шариковые |
Муфтовое соединение | гибкое дисковое |
Допустимая нагрузка | 22/27 кВА |
Система возбуждения | прямая |
| регулятор напряжения |
Тип | электронный |
Считывание | 1 фаза |
Регулирование | ±1% |
**Номинальные характеристики в режиме основного источника электропитания: Работа генератора в режиме
основного источника электропитания возможна неограниченное количество часов в год при переменных нагрузках.
Переменная нагрузка не должна превышать 70% средних номинальных характеристик работы генератора в режиме
основного источника электропитания за 250 часов эксплуатации. Общее время эксплуатации при 100% в режиме
основного источника электропитания не должно превышать 250 часов в год.
Номинальные характеристики в режиме резервного питания: Данные характеристики относятся к установкам с
надежной подачей электроснабжения от сети. Размер двигателя в режиме резервного питания должен
соответствовать работе при 80% среднего коэффициента нагрузки (максимум) и 200 часов эксплуатации в год.
Сюда также входит менее 25 часов в год при номинальных характеристиках резервной мощности.
|
* Требуемое давление топлива на входе в генератор в диапазоне всех нагрузок составляет 127 мм - 178 мм водяного столба для природного газа (1.2 кПА - 1.74 кПА), 279 мм-356 мм водяного столба для сжиженного пропана (2.74 кПА - 3.49 кПА).
** Удельный объем теплоты сгорания природный газ 28.32 МДж/ м3 и 71.36 МДж / м3 для сжиженного пропана (ГОСТ 30319.0-96).
- Все соединения ввода в одном месте.
- Функция остановки по высокой температуре охлаждающей жидкости.
- Функция автоматической остановки по низкому уровню охлаждающей жидкости.
- Функция остановки по низкому давлению масла.
- Функция автоматической остановки по превышению скорости.
- Счетчик моточасов.
- Таймер завода двигателя.
- Таймер самотестирования.
- Удлинительная трубка слива масла.
- Основной автомат прерывания цепи.
- Удлинительная трубка дренажной линии радиатора.
- Охлаждающий радиатор.
- Закрытая система охлаждения.
- Шланги с защитным покрытием от воздействия УФ лучей / озона.
- Водонепроницаемые электрические разъемы, изготовленные по современной технологии.
- Генератор переменного тока зарядки аккумуляторной батареи.
- Статическое 2А зарядное устройство аккумуляторной батареи .
- Кабели аккумуляторной батареи.
- Стойка аккумуляторной батареи.
- Защита вентилятора и приводных ремней.
- Изохронный регулятор.
- Гибкая топливная линия.
ПАРАМЕТРЫ ПАНЕЛИ УПРАВЛЕНИЯ
- напряжение
- скорость двигателя
- время в работе
- историю неисправностей
- температуру охлаждающей жидкости
- мощность
- низкое давление топлива
- давление масла
- сигнал остановки по низкому давлению масла
- превышение напряжения
- низкий уровень охлаждающей жидкости
- время и дата
- сигнал остановки по высокой температуре охлаждающей жидкости
- находится не в автоматическом режиме
- сила тока
- превышение скорости
- низкий уровень охлаждающей жидкости
|
