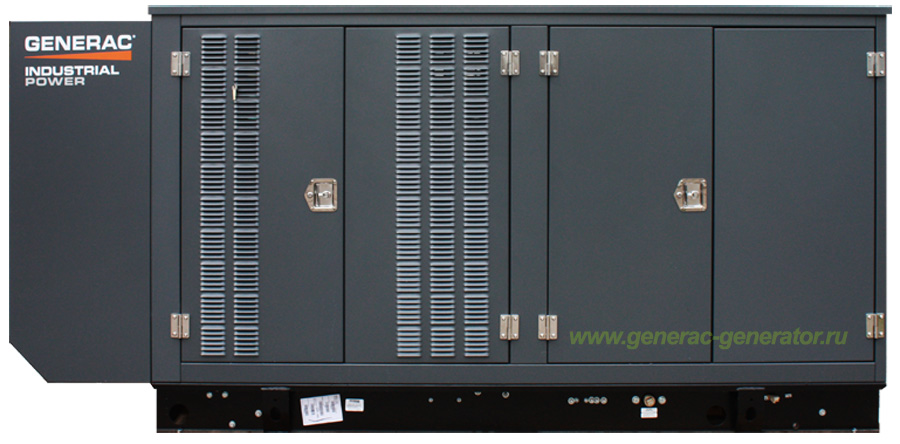

Газовая электростанция Generac SG070 мощностью 70 кВА (56 кВт) может быть использована для продолжительного электроснабжения загородных домов и различных промышленных объектов, как в качестве аварийного, так и основного источника электроэнергии. Данный агрегат оснащён жидкостной системой охлаждения, что позволяет ему работать длительное время без остановки. Генератор Generac SG070 поставляется в открытом исполнении или с всепогодным шумопоглащающим кожухом, что позволяет ее устанавливать на улице, не выделяя отдельного технического помещения внутри здания. Это идеальное решение для питания предприятий общепита, автозаправок, магазинов, складских и офисных помещений, а так же жилых домов, где часто наблюдается отключение электроэнергии на продолжительное время, либо полностью отсутствует электроснабжение.
ПРОФЕССИОНАЛЬНЫЙ ГАЗОВЫЙ ГЕНЕРАТОР
GENERAC SG-070 С ЖИДКОСТНЫМ ОХЛАЖДЕНИЕМ
Номинальная производительность в режиме резервного питания
- 62 кВА (49.6 кВт), 50 Гц, 3 фазы
Номинальные характеристики в режиме основного источника электропитания
- 70 кВА (56 кВт), 50 Гц, 3 фазы
Определение номинальной мощности:
резервное напряжение применяется для подачи аварийного электропитания на весь период отключения от сети электроснабжения. При данной мощности не допускается превышение нагрузок. (Максимальный коэффициент нагрузки = 70%).
ИННОВАЦИОННЫЙ ДИЗАЙН И ИСПЫТАНИЕ С ЗАНЕСЕНИЕМ СЕРИЙНОГО НОМЕРА В КОМПЬЮТЕР - вот ключевые моменты успеха компании Generac в разработке инновационных инженерных решений в увеличения мощности. И это еще не всё. Выполнение всех обязательств по надежному испытанию каждого элемента, испытанию воздействия на окружающую среду, тестированию на разрушение, а также испытания по всем действующим стандартам CSA, NEMA, EGSA и другим - дает вам возможность довериться компании GENERAC POWER SYSTEMS и остановить свой выбор на высокопроизводительных системах.
КРИТЕРИИ ПРОВЕДЕНИЯ ИСПЫТАНИЙ: испытания с занесением серийного номера в компьютер, испытания на крутящий момент, испытания на электромагнитные помехи, аттестация согласно стандарту NEMA MG1, испытания в различных погодных условиях, испытания на короткое замыкание.
ПОЛУПРОВОДНИКОВЫЙ ЦИФРОВОЙ КОМПЕНСИРУЮЩИЙ РЕГУЛЯТОР НАПРЯЖЕНИЯ. Современная система регулирования во всем диапазоне мощностей является стандартной для всех моделей Generac. Она обеспечивает БЫСТРОЕ РЕАГИРОВАНИЕ на изменение условий нагрузок и МАКСИМАЛЬНУЮ СПОСОБНОСТЬ ДВИГАТЕЛЯ К ЗАПУСКУ при электронном совпадении момента пиковой нагрузки на генераторе.
ПЕРЕДАТОЧНЫЕ КЛЮЧИ, РАСПРЕДЕЛИТЕЛЬНЫЕ УСТРОЙСТВА И ВСПОМОГАТЕЛЬНОЕ ОБОРУДОВАНИЕ ПРОИЗВОДСТВА КОМПАНИИ GENERAC POWER SYSTEMS. Продолжительный срок службы и надежность - вот основные характеристики продукции компании GENERAC. Одна из основных причин доверия продукции - это наличие передаточных ключей, вспомогательного оборудования, распределительных устройств и средств управления собственного производства для обеспечения полной совместимости продукции.
СТОИМОСТЬ В ОТКРЫТОМ ИСПОЛНЕНИИ
| Конфигурация | Без кожуха | В кожухе |
Цена без автоматики | 7 000 руб.по запросу4 500 руб.по запросу | Цена с автоматикой | по запросу | по запросу |
ОСНОВНЫЕ ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
| Модель | Generac SG-70 (3 фазы) |
| общие параметры (стандартный кожух) |
Сухой вес агрегата | 941 кг |
Габаритные размеры Д х Ш х В | 2840х1028х1406 мм |
Уровень шума | 78 дБ(А) |
Корпус | всепогодный, шумозащитный |
| описание на альтернатор |
Количество фаз | три |
Номинальная мощность на 380В
работа в основном режиме | 62000 ВА / 49600 Вт* |
Номинальная мощность на 380В
работа в резервном режиме | 70000 ВА / 56000 Вт* |
Коэффициент мощности | 0.8 |
Номинальное напряжение | 380В / 220В |
Номинальная частота | 50 Гц |
РАЗЛИЧНЫЕ ВАРИАНТЫ ИСПОЛНЕНИЯ
| Исполнение | Длина | Ширина | Высота | Вес | Уровень
шума |

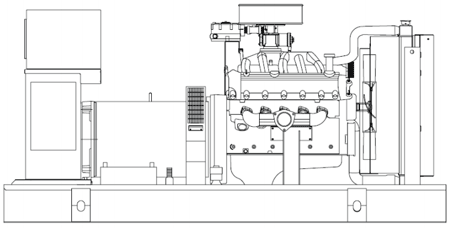

| без кожуха | 2360 мм | 1016 мм | 1914 мм | 875 кг | 85 дБА* |

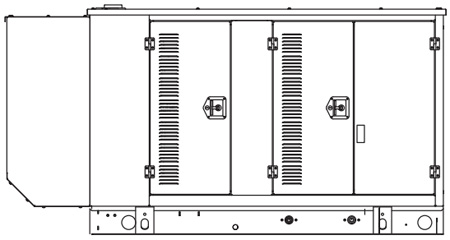

| кожух станд. | 2840 мм | 1028 мм | 1406 мм | 941 кг | 78 дБА* |
| кожух №1 | 3287 мм | 1028 мм | 1406 мм | 974 кг | 74 дБА* |
| кожух №2 | 2840 мм | 1028 мм | 1722 мм | 1007 кг | 71 дБА* |
* измерения на расстоянии 7 метров
подробнее о модификациях
Двигатель GENERAC 6.8GN без наддува соответствует промышленным стандартам, имеет высокоэффективные эксплуатационные характеристики и увеличенный срок службы, а также высокую надежность.
ЗАЩИТНЫЕ СИСТЕМЫ ДВИГАТЕЛЯ
- подогрев охлаждающей жидкости 1500 Вт
- подогрев картера двигателя 150 Вт
- отключение при перегреве охлаждающей жидкости
- отключение при низком уровне охлаждающей жидкости
- отключение при низком давлении масла
- отключение при повышенных оборотах двигателя
СЕРВИСНЫЕ ОСОБЕННОСТИ
- удлинитель для слива масла
- удлинитель для слива охлаждающей жидкости
ОСОБЕННОСТИ КОМПЛЕКТАЦИИ
- всепогодный шумопоглащающий кожух
- прорезиненные электросоединения двигателя
- регулятор топливной системы (метан/пропан)
- кабель для аккумулятора
- подставка для аккумулятора
- регулятор подзарядки аккумулятора
- защита вентилятора
- асинхронный регулятор двигателя
- шланги охлаждающей системы с защитой от ультрафиолета и кислородного окисления
- гибкие топливные шланги
- счетчик моточасов
Панель управления (два четырёхстрочных дисплея) с защитой от внешних воздействий с герметичным жгутом проводов, 4-20 мА датчики напряжение-ток, технология с поверхностным монтажом, усовершенствованная диагностика и связь.
ПАРАМЕТРЫ ПАНЕЛИ УПРАВЛЕНИЯ
- напряжение (все фазы)
- коэффициент мощности
- реактивная мощность (кВ-А)
- скорость двигателя
- мощность (кВт)
- время в работе
- историю неисправностей
- температуру охлаждающей жидкости
- сигнал остановки по низкому давлению масла
- превышение напряжения
- низкий уровень охлаждающей жидкости
- находится не в автоматическом режиме (мигающий сигнал)
- выбор автоматического переключателя
- сила тока (на все фазы)
- статус передаточного ключа
- низкое давление топлива
- напоминания о сервисном обслуживании
- давление масла
- время и дата
- сигнал остановки по высокой температуре охлаждающей жидкости
- превышение скорости
- низкий уровень охлаждающей жидкости
- скорость во время самотестирования
ВНУТРЕННИЕ ФУНКЦИИ
- функция I2T для защиты генератора от межфазного короткого замыкания и замыкания на нейтраль
- аварийная остановка
- программируемая функция автоматического завода двигателя
- двухпроводной старт любого передаточного ключа
- соединение с передаточным ключом Generac системы HTS
- встроенная функция самотестирования раз в семь дней
- регулируемая скорость двигателя во время самотестирования
- порт RS232 для управления GenLink(c)
- порт удаленного соединения RS485 адресуемый с сетью CANBUS
- регулятор нагрузки двигателя и регулятор напряжения встроены в главный пульт управления
- диапазон температур от -40°С до 70°С
Определение номинальной мощности - Резервное напряжение: Применяется для подачи аварийного электропитания на весь период отключения от сетевого электроснабжения. При данной мощности не допускается превышение нагрузок (все номинальные характеристики соответствуют стандартам BS5514, ISO3046, ISO8528 и DIN6271).
Требуемое давление природного газа 1.2 - 1.74 кПа (127-178 мм.вод.столба), требуемое давление сжиженного газа 279-356 кПа (2.74 - 3.49 мм.вод.столба).
Данный агрегат соответствует стандартам: NFPA 99 BS5514, NFPA 110, SAE J1349, ISO 8528F5, DIN6271, ISO 1708A.5, испытания IEEE C62.41, ISO 3046, NEMA ICS 1
|
Скачать инструкцию по эксплуатации для SG070
Общее руководство по эксплуатации
Информация о размерах Generac SG070
Другие промышленные электростанции
ПАРАМЕТРЫ АЛЬТЕРНАТОРА
Тип | синхронный, 4х полюсный |
Модель | |
Изоляция ротора | класс H |
Изоляция статора | класс H |
Общее нелинейное искажение | менее 3.5% |
Коэф. перекрытия частоты
мобильной телеф. связи (TIF) | <50 |
Провода вывода генератора
переменного тока | 12 проводов (3 фазы) |
Подшипники | закрытые шариковые |
Допустимая нагрузка | 100% номинала |
Стандартное возбуждение | бесщеточное |
Подшипники | закрытые шариковые |
Муфтовое соединение | прямое |
Система возбуждения | на постоянном магните |
Примечание: Аварийные нагрузки соответствуют требованиям NFPA 99, NFPA 110. Номинальные характеристики и производительность генератора соответствуют требованиям стандартов ISO8528-5, BS5514, SAE J1349, ISO3046 и DIN6271.
особенности альтернатора
- особо прочный генератор вращающегося магнитного поля
- бесшумное соединение с приводом
- подъем рабочей температуры 120°С на 40°С выше температуры окружающего воздуха
- изоляция согласно Классу H, до 150°С
- все модели проходят тестирование на трехфазное короткое замыкание
ПАРАМЕТРЫ РЕГУЛЯТОРА НАПРЯЖЕНИЯ
Тип | цифровой |
Считывание | 3 фазы |
Регулирование | ±0.25% |
особенности регулятора
- встроен в панель управления H-100
- регулировка напряжения и частоты
- регулировка напряжения и коэффициента усиления
ПАРАМЕТРЫ ДВИГАТЕЛЯ
Изготовитель | Generac |
Тип двигателя | V-образное
расположение цилиндров |
Число цилиндров | 10 |
Рабочий объем | 6.8 литра |
Мощность | 88 л.с. |
Диаметр x Ход поршня | 90.17 x 106 мм |
Коэффициент сжатия | 9:1 |
Система всасываемого воздуха | без наддува |
Седла клапанов | закаленные |
Тип толкателя | гидравлический |
Тип стартера | электростартер на 12В |
Частота вращения | 1500 об/мин |
Система охлаждения | жидкостная |
| технические характеристики регулятора нагрузки |
Тип | электронный |
Настройка частоты | изохронная |
Настройка устойчивого режима | ±0.25 |
Все функции настроены предварительно в заводских условиях. Индивидуальная регулировка параметров может производиться посредством системы GenLink. |
| смазочная система двигателя |
Масляный насос | шестеренчатый |
Масляный фильтр | полнопроточный,
откручиваемый элемент |
Емкость картера | 6 кварт (5.67 л) |
| охлаждающая система двигателя |
Тип | закрытая |
Водяной насос | с ременным приводом |
Режим вентилятора | нагнетательный |
Диаметр вентилятора | 558 мм |
Нагреватель охлажд. жидкости | 1500 Вт, 240В |
Расход водяного насоса | - л/мин |
Скорость вентилятора | - об/мин |
| топливная система |
Тип топлива | природный газ, пары пропана
сжиженный пропан |
Карбюратор | с обратной тягой |
Вторичный топлив. регулятор | стандартный |
Соленоид отключения топлива | стандартный |
Рабочее давление топлива | 5"-14" (дюймов) вод. столба |
| электрическая система |
Зарядный генератор
переменного тока | 12В, 30А |
Статический заряд
аккумулятора | 2А, 10А |
Рекомендуемый аккумулятор | группа 24F, 525CCA |
Сетевое напряжение | 12В |
| система охлаждения |
Емкость системы охлаждения | 23.8 л |
Отвод тепла на охлаждающую жидкость | 266650 BTU /ч |
Подаваемый воздух
на радиатор | 132.2 м3 /мин |
Максимальная рабочая темп. воздуха на радиаторе | 60°С |
Максимальная температура
окружающего воздуха | 50°С |
Максимальное падение внеш. давления на радиаторе | 12.7 мм вод.столба |
| требования к воздуху для горения |
Расход при номинальной
мощности на частоте 50 Гц | 4.67 м3 /мин |
| выхлопная система |
Расход выхлопа | 11.31 м3/мин |
Максимальное
противодавление | 7.5 кПа, 55 мм рт.ст. (0.074 атмосферы) |
Температура выхлопных газов | 493°С |
Наружный размер выходного отверстия выхлопной системы | - |
| регулировка мощности для условий окружающего воздуха |
5% на каждые 10°С выше - 25°С | 25 |
1.1% на каждые 100 м выше у.м. | 183 |
Используемые материалы: кованные соединительные штоки, алюминиевая головка цилиндра, поршни из сплава алюминия, вал из чугуна с шаровидным графитом, гидравлический толкатель, впускной клапан из стального сплава, выпускной клапана из закаленной стали, закаленные седла клапанов.
ЗАВОДСКИЕ ОПЦИИ
- автоматический передаточный ключ (GTS или HTS)
- 21 ламповый дистанционный сигнализатор
- дистанционные релейные панели
- масляная вспомогательная система
- нагреватель масла
- коммуникационное программное обеспечение GenLinkc
|
|
