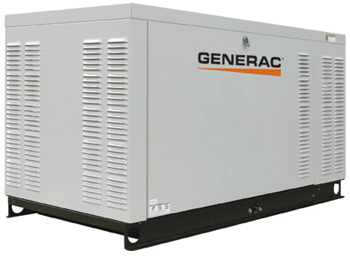

ГАЗОВЫЕ ГЕНЕРАТОРЫ С ЖИДКОСТНЫМ ОХЛАЖДЕНИЕМ
|
Инновационный дизайн и испытание с занесение серийного номера в базу данных - вот ключевые моменты успеха компании Generac в разработке инновационных инженерных решений в увеличения мощности. И это еще не всё. Выполнение всех обязательств по надежному испытанию каждого элемента, испытанию воздействия на окружающую среду, тестированию на разрушение, а также испытания по всем действующим стандартам CSA, NEMA, EGSA и другим - дает вам возможность довериться компании GENERAC POWER SYSTEMS и остановить свой выбор на высокопроизводительных системах.
КРИТЕРИИ ПРОВЕДЕНИЯ ИСПЫТАНИЙ
- испытания проводятся с занесением серийного номера в компьютер
- испытания на крутящий момент
- испытания на электромагнитные помехи
- аттестация согласно стандарту NEMA MG1
- испытания в различных погодных условиях
- испытания на короткое замыкание
|
|
|
Полупроводниковый цифровой компенсирующий регулятор напряжения.
Современная система регулирования во всем диапазоне мощностей является стандартной для всех моделей Generac. Она обеспечивает быстрое реагирование на изменение условий нагрузок и максимальную QT способность двигателя к запуску при электронном совпадении момента пиковой нагрузки на генераторе.
|
ВОЗМОЖНОСТИ И ТЕХНОЛОГИИ
|
ПАРАМЕТРЫ ДВИГАТЕЛЯ
Изготовитель | Generac (США) |
Тип двигателя | 4-х цилиндровый рядный двигатель |
Число цилиндров | 4 |
Рабочий объем | 2.4 литра |
Диаметр x Ход поршня | 3.41 x 3.94 |
Коэффициент сжатия | 8.5:1 |
Система всасываемого воздуха | без наддува |
Седла клапанов | закаленные |
Тип толкателя | гидравлический |
| технические характеристики регулятора нагрузки |
Тип | электронный |
Настройка частоты | изохронная |
Настройка устойчивого режима | ±0.25 |
Настройка скорости | есть |
Настройка ослабления | есть |
| смазочная система двигателя |
Масляный насос | шестеренчатый |
Масляный фильтр | полнопроточный,
откручиваемый элемент |
Емкость картера | 4 кварты (3.7 л) |
| охлаждающая система двигателя |
Тип | закрытая |
Водяной насос | с ременным приводом |
Скорость вентилятора | 1650 об/мин |
Диаметр вентилятора | 17.75 дюймов (450 мм) |
Режим вентилятора | нагнетательный |
| топливная система |
Тип топлива | природный газ, пары пропана |
Карбюратор | с обратной тягой |
Вторичный топливный
регулятор | стандартный |
Топливный соленоид
отключения | стандартный |
Рабочее давление топлива | 5-14 дюймов вод. столба |
| электрическая система |
Зарядный генератор
переменного тока | 12В, 30А |
Статический заряд
аккумулятора | 2А |
Рекомендуемый аккумулятор | группа 26, 525CCA |
Сетевое напряжение | 12В |
|
ПАРАМЕТРЫ АЛЬТЕРНАТОРА
Тип | синхронный |
Изоляция ротора | класс H |
Изоляция статора | класс H |
Общее нелинейное искажение | <5% |
Коэф. перекрытия частоты
мобильной телеф. связи (TIF) | <50 |
Провода вывода генератора
переменного тока | 4 провода (3 фазы) |
Подшипники | закрытые шариковые |
Муфтовое соединение | гибкое дисковое |
Допустимая нагрузка | 22/27 кВА |
Система возбуждения | прямая |
| регулятор напряжения |
Тип | электронный |
Считывание | 1 фаза |
Регулирование | ±1% |
Особенности конструкции | регулировка напряжения /
частоты, регулировка
напряжения и коэффициента
усиления, светодиодные
индикаторы |
ПАРАМЕТРЫ ПАНЕЛИ УПРАВЛЕНИЯ
- напряжение
- скорость двигателя
- время в работе
- историю неисправностей
- температуру охлаждающей жидкости
- сигнал остановки по низкому давлению масла
- превышение напряжения
- низкий уровень охлаждающей жидкости
- находится не в автоматическом режиме
- сила тока
- мощность
- низкое давление топлива
- давление масла
- время и дата
- сигнал остановки по высокой температуре охлаждающей жидкости
- превышение скорости
- низкий уровень охлаждающей жидкости
|
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
| Модель | Generac QT-22 (1 фаза) | Generac QT-27 (1 фаза) | Generac QT-27 (3 фазы) |
| общие параметры |
Сухой вес агрегата | 382 кг | 405 кг | 405 кг |
Габаритные размеры Д х Ш х В | 1580х737х851 мм | 1580х737х851 мм | 1580х737х851 мм |
Уровень шума | 70 дБ(А) | 75 дБ(А) | 75 дБ(А) |
Требования к аккумуляторной батарее
(не входит в поставку) | группа 26, 12В и 525А мин. сила тока двигателя
при температоре -18°C (0°F) в течении 30 сек |
| описание на альтернатор |
Количество фаз | одна | одна | три |
Номинальная максимальная мощность
при длительной работе (сжиженный пропан) (LP) | 22000 Вт* | 24000 Вт* | 27000 Вт* |
Номинальная максимальная мощность
при длительной работе (природный газ) (NG) | 21000 Вт* | 22000 Вт* | 25000 Вт* |
Коэффициент мощности | 1 | 1 | 0.8 |
Номинальное напряжение | 220В | 220В | 380В |
Номинальный максимальный ток нагрузки
при длительной работе | 90 А (LP) / 82 А (NG) | 98 А (LP) / 90 А (NG) | 41 А (LP) / 38 А (NG) |
Прерыватель основной цепи | 100А | 100А | 50А |
Количество полюсов ротора | 4 | 4 | 12 |
Номинальная частота переменного тока | 50 Гц | 50 Гц | 50 Гц |
| описание двигателя |
Тип двигателя | Generac 2.4 л | Generac 2.4 л | Generac 2.4 л |
Кол-во цилиндров | 4 | 4 | 4 |
Объем двигателя | 2.4 литра | 2.4 литра | 2.4 литра |
Блок цилиндров | алюминий с чугунной гильзой |
Расположение клапанов | верхнее расположение клапанов |
Система зажигания | электронная | электронная | электронная |
Система регулятора | электронная | электронная | электронная |
Коэффициент сжатия | 8.5:1 | 8.5:1 | 8.5:1 |
Тип стартера | электростартер на 12В, постоянного тока |
Емкость масла, включая фильтр | 3.7 литра | 3.7 литра | 3.7 литра |
Емкость системы охлаждения | 9.5 литров | 9.5 литров | 9.5 литров |
Частота вращения при эксплуатации | 1500 об/мин | 1500 об/мин | 1500 об/мин |
| Потребление топлива |
Природный газ (NG) при 50% мощности | 4.48 м3 / час | 4.65 м3 / час | 4.65 м3 / час |
Природный газ (NG) при 100% мощности | 7.45 м3 / час | 8.47 м3 / час | 8.47 м3 / час |
Сжиженный пропан (LP) при 50% мощности | 6.60 л / час | 6.84 л / час | 6.84 л / час |
Сжиженный пропан (LP) при 100% мощности | 10.98 л / час | 12.47 л / час | 12.47 л / час |
| данные о стоимости |
Цена без автоматики | по запросу | по запросу | по запросу |
Цена с автоматикой | по запросу | по запросу | по запросу |
* Требуемое давление топлива на входе в генератор в диапазоне всех нагрузок составляет 127 мм - 178 мм водяного столба для природного газа (1.2 кПА - 1.74 кПА), 279 мм-356 мм водяного столба для сжиженного пропана (2.74 кПА - 3.49 кПА).
** Удельный объем теплоты сгорания природный газ 28.32 МДж/ м3 и 71.36 МДж / м3 для сжиженного пропана (ГОСТ 30319.0-96).
СИСТЕМА УПРАВЛЕНИЯ
Двухстрочный ЖК дисплей с
некодированным текстом | Простой интерфейс для работы простого пользователя. |
Переключатель режимов: Auto (авто) | Автоматический старт при прекращении подачи электропитания от основного источника. Тестирование каждые 7 дней. |
Переключатель режимов: Off (выкл) | Агрегат останавливается. Питание отключается. Система управления и зарядное устройство продолжают работать. |
Переключатель режимов: Manual/Test (start) (ручной/тестирование) (пуск) | Запускается с запуском стартера, агрегат работает. При прекращении подачи электропитания, происходит переход на нагрузку. |
Последовательность пуска двигателя. | Цикличный: 16 сек запуск, 7 сек перерыв (макс. продолжительность 90 сек) |
Прогрев двигателя | 10 сек |
Охлаждение двигателя | 1 мин |
Блокировка стартера | В течение 5 сек после остановки двигателя стартер повторно не запустится. |
Зарядное устройство аккумуляторной батареи 2.5 А | стандартное |
Автоматический регулятор напряжения с защитой от перенапряжения | стандартное |
Автоматическая остановка по низкому уровню масла | стандартная |
Остановка по превышению скорости вращения двигателя | стандартная, 50 Гц |
Остановка по высокой температуре | стандартная |
Защита от чрезмерной скорости вращения двигателя | стандартная |
Плавкий предохранитель | стандартная |
Определение номинальных характеристик:
- Максимальная мощность и ток зависят и ограничены такими факторами, как топливная составляющая (удельный объем теплоты сгорания), температура окружающей среды, высота над уровнем моря, мощность двигателя и его состояние и т.д.
- Максимальная мощность снижается примерно на 3.5% на каждые 304.8 м над уровнем моря, а также понижается на 1% на каждые 120°С превышающие 15.50°С.
|
