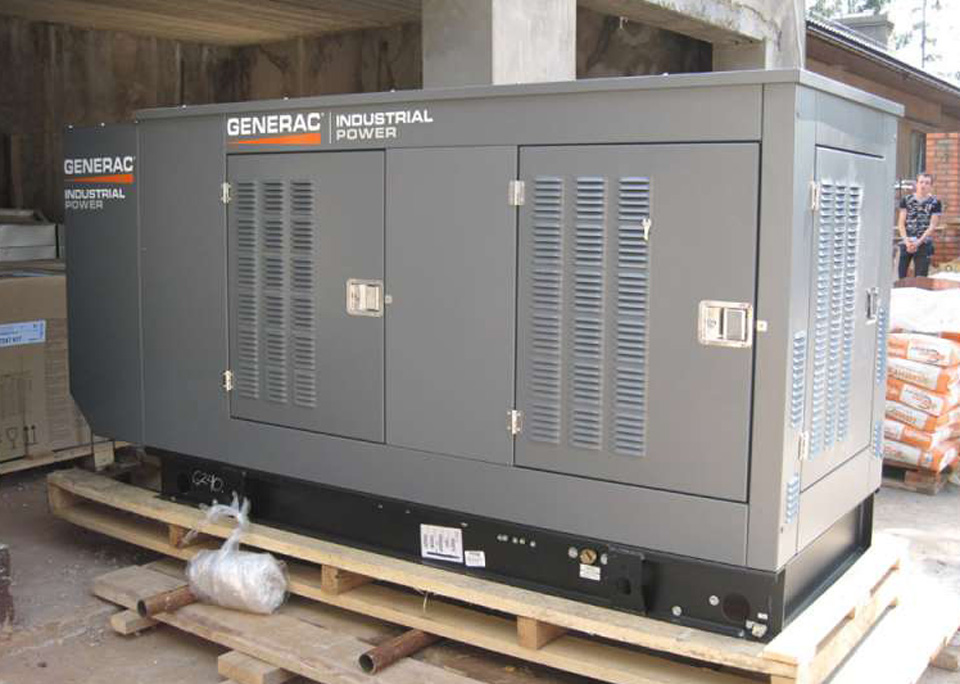

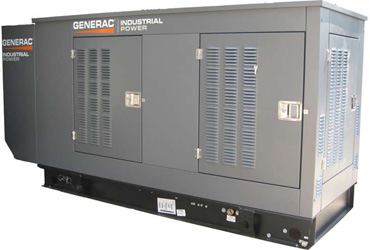

Газовый генератор Generac SG035 мощностью 35 кВА (28 кВт) подойдёт для продолжительного электроснабжения больших коттеджей, коммерческих помещений и малых промышленных объектов в качестве аварийного или и основного источника электроснабжения. Электростанция оснащена жидкостной системой охлаждения, что позволяет ей работать длительное время без перерыва. Газовая электростанция Generac SG035 поставляется вместе с всепогодным шумопоглащающим кожухом, что позволяет ее устанавливать на улице, не выделяя отдельного технического помещения внутри здания. Генертор идеально подходит для электрофикации кафе и ресторанов, автозаправок, минимаркетов, складских и офисных помещений, а так же группы жилых загородных коттеджей, где часто наблюдается отключение электроэнергии на продолжительное время (до нескольких суток).
ПРОФЕССИОНАЛЬНЫЙ ГАЗОВЫЙ ГЕНЕРАТОР GENERAC SG-035 С ЖИДКОСТНЫМ ОХЛАЖДЕНИЕМ
Номинальная производительность в режиме резервного питания
- 35 кВА (28 кВт), 50 Гц, 3 фазы
Номинальные характеристики в режиме основного источника электропитания
- 28 кВА (22 кВт), 50 Гц, 3 фазы
ДВИГАТЕЛЬ GENERAC 4.2 л без наддува, работает на газообразном топливе.

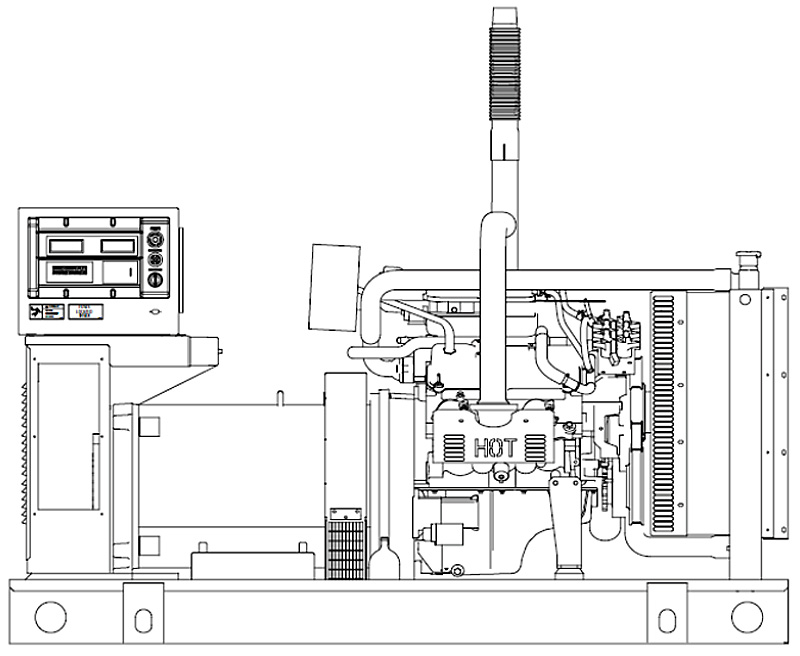

СТОИМОСТЬ В ОТКРЫТОМ ИСПОЛНЕНИИ
Конфигурация | Без кожуха | В кожухе |
Цена без автоматики |
нет в наличии | нет в наличии |
Стоимость автоматики (3ф) |
100 000 руб. | 100 000 руб. |
ОСНОВНЫЕ ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
Модель | Generac SG-35 (3 фазы) |
общие параметры |
Сухой вес агрегата | 946 кг |
Габаритные размеры Д х Ш х В | 2857 x 950 x 1119 мм |
Уровень шума | 72 дБ(А) |
Корпус | всепогодный, шумозащитный |
описание на альтернатор |
Количество фаз | три |
Номинальная мощность на 380В при длительной работе | 35000 ВА / 28000 Вт* сжиженный пропан |
Номинальная мощность на 380В при длительной работе | 35000 ВА / 28000 Вт* природный газ |
Коэффициент мощности | 0.8 |
Номинальное напряжение | 380В / 220В |
Номинальный ток нагрузки (380В) при длительной работе | 53А (LP) / 53А (NG) |
Прерыватель основной цепи | А |
Количество полюсов ротора | |
Номинальная частота | 50 Гц |
ЗАЩИТНЫЕ СИСТЕМЫ ДВИГАТЕЛЯ
- отключение при перегреве охлаждающей жидкости
- отключение при низком уровне охлаждающей жидкости
- отключение при низком давлении масла
- отключение при повышенных оборотах двигателя
СЕРВИСНЫЕ ОСОБЕННОСТИ
- удлинитель для слива масла
- удлинитель для слива охлаждающей жидкости
ОСОБЕННОСТИ КОМПЛЕКТАЦИИ
aaaaaaaaaaaa
- всепогодный шумопоглащающий кожух
- прорезиненные электросоединения двигателя
- регулятор топливной системы (метан/пропан)
- кабель для аккумулятора
- подставка для аккумулятора
- регулятор подзарядки аккумулятора
- защита вентилятора
- асинхронный регулятор двигателя
- шланги охлаждающей системы с защитой от ультрафиолета и кислородного окисления
- гибкие топливные шланги
- счетчик моточасов
ПАРАМЕТРЫ ПАНЕЛИ УПРАВЛЕНИЯ
- напряжение
- скорость двигателя
- коэффициент мощности
- реактивная мощность (кВ-А)
- мощность (кВт)
- время в работе
- историю неисправностей
- температуру охлаждающей жидкости
- сигнал остановки по низкому давлению масла
- превышение напряжения
- низкий уровень охлаждающей жидкости
- находится не в автоматическом режиме (мигающий сигнал)
- выбор автоматического переключателя
- сила тока (на все фазы)
- статус передаточного ключа
- низкое давление топлива
- напоминания о сервисном обслуживании
- давление масла
- время и дата
- сигнал остановки по высокой температуре охлаждающей жидкости
- превышение скорости
- низкий уровень охлаждающей жидкости
- скорость во время самотестирования
ВНУТРЕННИЕ ФУНКЦИИ
- функция I2T для защиты генератора от межфазного короткого замыкания и замыкания на нейтраль
- аварийная остановка
- программируемая функция автоматического завода двигателя
- двухпроводной старт любого передаточного ключа
- соединение с передаточным ключом Generac системы HTS
- встроенная функция самотестирования раз в семь дней
- регулируемая скорость двигателя во время самотестирования
- порт RS232 для управления GenLink(c)
- порт удаленного соединения RS485
- адресуемый с сетью CANBUS
- регулятор нагрузки двигателя и регулятор напряжения встроены в главный пульт управления
- диапазон температур от -40°С до 70°С
Определение номинальной мощности - Резервное напряжение: Применяется для подачи аварийного электропитания на весь период отключения от сетевого электроснабжения. При данной мощности не допускается превышение нагрузок (все номинальные характеристики соответствуют стандартам BS5514, ISO3046, ISO8528 и DIN6271).
|
Посмотреть подборку фотографий
Скачать инструкцию по эксплуатации для SG035
Информация о размерах для этой модели
Другие промышленные генераторы
ПАРАМЕТРЫ АЛЬТЕРНАТОРА
Тип | синхронный |
Изоляция ротора | класс H |
Изоляция статора | класс H |
Общее нелинейное искажение | <5% |
Коэф. перекрытия частоты мобильной телеф. связи (TIF) | <50 |
Провода вывода генератора переменного тока | 4 провода (3 фазы) |
Подшипники | закрытые шариковые |
Муфтовое соединение | гибкое дисковое |
Допустимая нагрузка | 100% номинала |
Система возбуждения | прямая |
Примечание: Аварийные нагрузки соответствуют требованиям NFPA 99, NFPA 110. Номинальные характеристики и производительность генератора соответствуют требованиям стандартов ISO8528-5, BS5514, SAE J1349, ISO3046 и DIN6271.
особенности альтернатора
- особо прочный генератор вращающегося магнитного поля
- напрямую соединен с двигателем
- подъем рабочей температуры 120°С на 40°С выше температуры окружающего воздуха
- изоляция согласно Классу H, до 150°С
- все модели проходят тестирование на трехфазное короткое замыкание
ПАРАМЕТРЫ РЕГУЛЯТОРА НАПРЯЖЕНИЯ
Тип | цифровой |
Считывание | 3 фазы |
Регулирование | ±0.25% |
особенности регулятора
- встроен в панель управления H-100
- регулировка напряжения и частоты
- регулировка напряжения и коэффициента усиления
ПАРАМЕТРЫ ДВИГАТЕЛЯ
Изготовитель | Ford / Generac |
Тип двигателя | V-образное расположение цилиндров (6) |
Число цилиндров | 6 |
Рабочий объем | 4.2 литра |
Мощность | 44 л.с. |
Диаметр x Ход поршня | 96,77 x 95 мм |
Коэффициент сжатия | 9.3:1 |
Система всасываемого воздуха | без наддува |
Седла клапанов | закаленные, высокоточная шлифовка |
Тип толкателя | роликовый, гидравлический |
Тип стартера | электростартер на 12В |
Частота вращения | 1500 об/мин |
Система охлаждения | жидкостная |
технические характеристики регулятора нагрузки |
Тип | электронный |
Настройка частоты | изохронная |
Настройка устойчивого режима | ±0.25 |
Настройка скорости | есть |
Настройка ослабления | есть |
смазочная система двигателя |
Масляный насос | шестеренчатый |
Масляный фильтр | полнопроточный, откручиваемый элемент |
Емкость картера | 6 кварт (5.67 л) |
охлаждающая система двигателя |
Тип | закрытая, под давлением |
Расход водяного насоса | 40.88 л/мин |
Скорость вентилятора | 875 об/мин |
Диаметр вентилятора | 558 мм |
Режим вентилятора | нагнетательный |
Нагреватель охлажд. жидкости | 1500 Вт, 240В |
топливная система |
Тип топлива | природный газ, пары пропана |
Карбюратор | с обратной тягой |
Вторичный топлив. регулятор | стандартный |
Соленоид отключения топлива | стандартный |
Рабочее давление топлива | 127-356 мм вод. столба |
электрическая система |
Зарядный генератор переменного тока | 12В, 30А |
Статический заряд аккумулятора | 2А |
Рекомендуемый аккумулятор | группа 26, 525CCA |
Сетевое напряжение | 12В |
система охлаждения |
Емкость системы охлаждения | 11.4 л |
Отвод тепла на охлаждающую жидкость | 118501 BTU /ч |
Подаваемый воздух на радиатор | 56.1 м3 /мин |
Максимальная рабочая темп. воздуха на радиаторе | 60°F |
Максимальная температура окружающего воздуха | 50°F |
Максимальное падение внеш. давления на радиаторе | 12.7 мм вод.столба |
требования к воздуху для горения |
Расход при номинальной мощности на частоте 50 Гц | 2.55 м3 /мин |
выхлопная система |
Расход выхлопа | 5.97 л |
Максимальное противодавление | 7.5 кПа, 55 мм рт.ст. (0.074 атмосферы) |
Температура выхлопных газов | 468°С |
регулировка мощности для условий окружающего воздуха |
5% на каждые 10°С выше - 25°С | 43 |
1.1% на каждые 100 м выше у.м. | 183 |
|
|
|
Номинальная производительность в режиме резервного питания менее 200 ч/год
Номинальная сила тока и при полной нагрузке | Природный газ | Пропан |
220 В, 1 фаза | 28 кВА | 127 А | 28 кВА | 127 А |
220 В, 3 фазы | 35 кВА | 92 А | 35 кВА | 93 А |
380 В, 3 фазы | 35 кВА | 53 А | 35 кВА | 53 А |
400 В, 3 фазы | 35 кВА | 51 А | 35 кВА | 51 А |
|
Номинальные характеристики в режиме основного источника электропитания **
Номинальная сила тока и при полной нагрузке | Природный газ | Пропан |
220 В, 1 фаза | 28 кВА | 127 А | 28 кВА | 127 А |
220 В, 3 фазы | 35 кВА | 92 А | 35 кВА | 93 А |
380 В, 3 фазы | 35 кВА | 53 А | 35 кВА | 53 А |
400 В, 3 фазы | 35 кВА | 51 А | 35 кВА | 51 А |
|
- ** Номинальные характеристики в режиме основного источника электропитания: работа генератора в режиме основного источника электропитания возможна неограниченное количество часов в год при переменных нагрузках. Переменная нагрузка не должна превышать 70% средних номинальных характеристик работы генератора в режиме основного источника электропитания за 250 часов эксплуатации. Общее время эксплуатации при 100% в режиме основного источника электропитания не должно превышать 250 часов в год.
- Номинальные характеристики в режиме резервного питания: Данные характеристики относятся к установкам с надежной подачей электроснабжения от сети. Размер двигателя в режиме резервного питания должен соответствовать работе при 80% среднего коэффициента нагрузки (максимум) и 200 часов эксплуатации в год. Сюда также входит менее 25 часов в год при номинальных характеристиках резервной мощности.
Мощность запуска электродвигателя (кВА)
Мгновенное падение напряжения в % | 10% | 15% | 20% | 25% | 30% | 35% |
Высокое напряжение 380 - 400В | 19.2 кВА | 28.8 кВА | 38.4 кВА | 48.0 кВА | 57.6 кВА | 67.2 кВА |
Низкое напряжение 220В | 14.4 кВА | 21.6 кВА | 28.8 кВА | 36.0 кВА | 43.2 кВА | 50.4 кВА |
Одна фаза | 12.24 кВА | 18.36 кВА | 24.48 кВА | 30.6 кВА | 36.72 кВА | 42.84 кВА |
ПОТРЕБЛЕНИЕ ТОПЛИВА в зависимости от типа топлива и процента нагрузки от максимальной
25% | 50% | 75% | 100% |
природный газ | пропан | природный газ | пропан | природный газ | пропан | природный газ | пропан |
3.50 м3/ч | 5.15 л/ч | 6.43 м3/ч | 9.47 л/ч | 8.79 м3/ч | 12.95 л/ч | 11.28 м3/ч | 16.61 л/ч |
СТАНДАРТНЫЕ ХАРАКТЕРИСТИКИ ДВИГАТЕЛЯ И БЕЗОПАСНОСТИ СИСТЕМЫ
- функция автоматической остановки по высокой температуре охлаждающей жидкости
- функция автоматической остановки по низкому уровню охлаждающей жидкости
- функция автоматической остановки по низкому давлению масла
- функция автоматической остановки по превышению скорости (полупроводниковый регулятор)
- ограничитель времени прокрутки двигателя (полупроводниковый регулятор)
- удлинительная трубка слива масла
- удлинительная трубка дренажной линии радиатора
- охлаждающий радиатор, установленный на заводе
- шланги с защитным покрытием от воздействия УФ лучей / озона
- электрические соединения двигателя с резиновыми наконечниками
- закрытая система охлаждения
- вторичный топливный регулятор (природный газ и пары пропана)
- переходник воздуховода радиатора
- соленоид отключения топлива
- генератор переменного тока зарядки аккумуляторной батареи
- кабели аккумуляторной батареи
- коробка аккумуляторной батареи
- стартер электродвигателя, запускаемый 12 В соленоидом
- очиститель воздуха
- виброизоляция монтажного основания
- нагреватель блока цилиндров двигателя
- защита вентилятора
- пульт управления
- изохронный регулятор нагрузки двигателя
- детектор газа
- панель управления H100
- 8-ми функциональная релейная плата
|
Вспомогательные элементы топливной системы
- гибкие топливные линии
- отвод жидкости паров пропана
- двойное газообразное топливо с
автоматическим переключением
Вспомогательные элементы электрической системы
- аккумуляторная батарея, 12В, 90 A/ч, при 27°F (-2.8°С)
- 10А зарядное устройство двойного номинала для аккумулятора
Вспомогательные элементы генератора переменного тока
- увеличение емкости генератора переменного тока до 60 кВА
- основной автомат прерывания цепи
Корпус
- алюминиевый корпус (опция)
- встроенный глушитель
|
СТАНДАРТНАЯ КОНФИГУРАЦИЯ
- все соединения ввода в одном месте
- функция остановки по высокой температуре охлаждающей жидкости
- функция автоматической остановки по низкому уровню охлаждающей жидкости
- функция автоматической остановки по превышению скорости
- функция автоматической остановки по низкому давлению масла
- таймер завода двигателя
- таймер самотестирования
- закрытая система охлаждения
- охлаждающий радиатор
- шланги с защитным покрытием от воздействия УФ лучей / озона
- основной автомат прерывания цепи
- водонепроницаемые электрические разъемы, изготовленные по современной технологии
- удлинительная трубка дренажной линии радиатора
- статическое 2А зарядное устройство аккумуляторной батареи
- генератор переменного тока зарядки аккумуляторной батареи
- кабели аккумуляторной батареи
- стойка аккумуляторной батареи
- защита вентилятора и приводных ремней
- изохронный регулятор нагрузки двигателя
- гибкая топливная линия
- удлинительная трубка слива масла
|
ОСОБЕННОСТИ КОНСТРУКЦИИ
- конструкция корпуса изготовлена по технологии глушения шума
- испытания бесшумной работы во время самотестирования
- звукопоглощающая конструкция системы охлаждающей жидкости двигателя
- полнопроточная конструкция выхлопной системы с низким уровнем шума
- современная цифровая система управления с цифровой панелью управления H100
- водонепроницаемые электрические разъемы
- полупроводниковый компенсирующий регулятор напряжения
- динамическое и статическое
- зарядное устройство аккумуляторной батареи
- конструкция с защитой от грызунов
- высокоэффективный генератор переменного тока с низким уровнем искажений
- виброизоляция монтажного основания
- передаточные ключи, производства компании Generac, прошедшие испытания совместно с генератором
- все компоненты легкодоступны для проведения технического обслуживания
- порошковое окрашивание электростатическим способом
- инновационный дизайн и испытание с занесением серийного номера в компьютер
- занесен в перечень UL220
|
|
ГЕНЕРАТОР ГАЗОВЫЙ GENERAC SG035 |
![Мощный газовый генератор Generac SG035 с жидкостным охлаждением для электроснабжения коммерческих и жилых объектов. газовая электростанция generac sg035 на 28 кВт](/photo/generator-generac-sg035.jpg) |
|
|
![](/image/pic-02.gif) |
