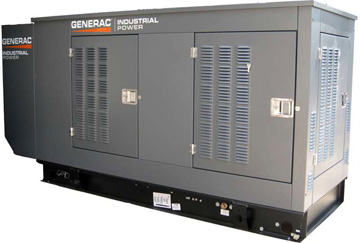

generac sg045 на 45 кВА, трёхфазный генератор

Газовый генератор Generac SG045 мощностью 45 кВА (36 кВт) подойдёт для продолжительного электроснабжения больших коттеджей, коммерческих помещений и малых промышленных объектов в качестве аварийного или и основного источника электроснабжения. Электростанция оснащена жидкостной системой охлаждения, что позволяет ей работать длительное время без перерыва. Газовая электростанция Generac SG045 поставляется вместе с всепогодным шумопоглащающим кожухом, что позволяет ее устанавливать на улице, не выделяя отдельного технического помещения внутри здания. Генертор идеально подходит для электрофикации кафе и ресторанов, автозаправок, минимаркетов, складских и офисных помещений, а так же группы жилых загородных коттеджей, где часто наблюдается отключение электроэнергии на продолжительное время (до нескольких суток).


ПРОФЕССИОНАЛЬНЫЙ ГАЗОВЫЙ ГЕНЕРАТОР
GENERAC SG-045 С ЖИДКОСТНЫМ ОХЛАЖДЕНИЕМ


Номинальная производительность в режиме резервного питания

  • 45 кВА (36 кВт), 50 Гц, 3 фазы

Номинальные характеристики в режиме основного источника электропитания

  • 40 кВА (32 кВт), 50 Гц, 3 фазы

Определение номинальной мощности:
резервное напряжение применяется для подачи аварийного электропитания на весь период отключения от сети электроснабжения. При данной мощности не допускается превышение нагрузок. (Максимальный коэффициент нагрузки = 70%).

СТОИМОСТЬ В ОТКРЫТОМ ИСПОЛНЕНИИ

КонфигурацияБез кожухаВ кожухе

Цена без автоматики

нет в наличиинет в наличии

газовый генератор generac sg045

ОСНОВНЫЕ ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

МодельGenerac SG-45 (3 фазы)
общие параметры (стандартный кожух)

Сухой вес агрегата

952 кг

Габаритные размеры Д х Ш х В

2413 x 965 x 1270 мм

Уровень шума

77 дБ(А)

Корпус

всепогодный, шумозащитный
описание на альтернатор

Количество фаз

три

Номинальная мощность на 380В
при длительной работе

45000 ВА / 36000 Вт*
сжиженный пропан

Номинальная мощность на 380В
при длительной работе

45000 ВА / 36000 Вт*
природный газ

Коэффициент мощности

0.8

Номинальное напряжение

380В / 220В

Номинальный ток нагрузки (380В) при длительной работе

65А (LP) / 65А (NG)

Прерыватель основной цепи

А

Количество полюсов ротора

4

Номинальная частота

50 Гц

РАЗЛИЧНЫЕ ВАРИАНТЫ ИСПОЛНЕНИЯ

ИсполнениеДлинаШиринаВысотаВесУровень
шума

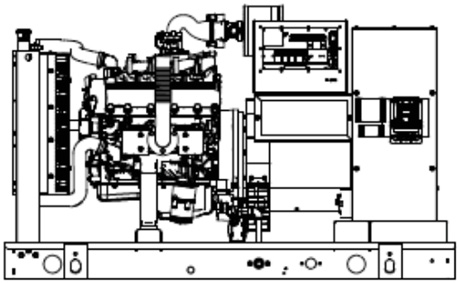

без кожуха1930 мм965 мм1193 мм714 кг80 дБА*
кожух станд.2413 мм965 мм1270 мм952 кг77 дБА*
кожух №12870 мм965 мм1270 мм970 кг74 дБА*
кожух №22413 мм965 мм1574 мм1055 кг71 дБА*

* измерения на расстоянии 7 метров

подробнее о модификациях


Двигатель соответствует промышленным стандартам, имеет высокоэффективные эксплуатационные характеристики и увеличенный срок службы, а также высокую надежность.

ЗАЩИТНЫЕ СИСТЕМЫ ДВИГАТЕЛЯ

  • подогрев охлаждающей жидкости 1500 Вт
  • подогрев картера двигателя 150 Вт
  • отключение при перегреве охлаждающей жидкости
  • отключение при низком уровне охлаждающей жидкости
  • отключение при низком давлении масла
  • отключение при повышенных оборотах двигателя

СЕРВИСНЫЕ ОСОБЕННОСТИ

  • удлинитель для слива масла
  • удлинитель для слива охлаждающей жидкости

ОСОБЕННОСТИ КОМПЛЕКТАЦИИ

  • всепогодный шумопоглащающий кожух
  • прорезиненные электросоединения двигателя
  • регулятор топливной системы (метан/пропан)
  • кабель для аккумулятора
  • подставка для аккумулятора
  • регулятор подзарядки аккумулятора
  • защита вентилятора
  • асинхронный регулятор двигателя
  • шланги охлаждающей системы с защитой от ультрафиолета и кислородного окисления
  • гибкие топливные шланги
  • счетчик моточасов

Панель управления (два четырёхстрочных дисплея) с защитой от внешних воздействий с герметичным жгутом проводов, 4-20 мА датчики напряжение-ток, технология с поверхностным монтажом, усовершенствованная диагностика и связь.

ПАРАМЕТРЫ ПАНЕЛИ УПРАВЛЕНИЯ

  • напряжение
  • скорость двигателя
  • коэффициент мощности
  • реактивная мощность (кВ-А)
  • мощность (кВт)
  • время в работе
  • историю неисправностей
  • температуру охлаждающей жидкости
  • сигнал остановки по низкому давлению масла
  • превышение напряжения
  • низкий уровень охлаждающей жидкости
  • находится не в автоматическом режиме (мигающий сигнал)
  • выбор автоматического переключателя
  • сила тока (на все фазы)
  • статус передаточного ключа
  • низкое давление топлива
  • напоминания о сервисном обслуживании
  • давление масла
  • время и дата
  • сигнал остановки по высокой температуре охлаждающей жидкости
  • превышение скорости
  • низкий уровень охлаждающей жидкости
  • скорость во время самотестирования

ВНУТРЕННИЕ ФУНКЦИИ

  • функция I2T для защиты генератора от межфазного короткого замыкания и замыкания на нейтраль
  • аварийная остановка
  • программируемая функция автоматического завода двигателя
  • двухпроводной старт любого передаточного ключа
  • соединение с передаточным ключом Generac системы HTS
  • встроенная функция самотестирования раз в семь дней
  • регулируемая скорость двигателя во время самотестирования
  • порт RS232 для управления GenLink(c)
  • порт удаленного соединения RS485
  • адресуемый с сетью CANBUS
  • регулятор нагрузки двигателя и регулятор напряжения встроены в главный пульт управления
  • диапазон температур от -40°С до 70°С

Определение номинальной мощности - Резервное напряжение: Применяется для подачи аварийного электропитания на весь период отключения от сетевого электроснабжения. При данной мощности не допускается превышение нагрузок (все номинальные характеристики соответствуют стандартам BS5514, ISO3046, ISO8528 и DIN6271).


Рабочее давление 8-14 дюймов водяного столба (2-3.5 кПа). Давление топлива должно оставаться в пределах указанного диапазона и не опускаться более чем на 1 дюйм вод. столба между статической (без нагрузки) и полной нагрузкой.


Данный агрегат соответствует стандартам: NFPA 99 BS5514, NFPA 110, SAE J1349, ISO 8528F5, DIN6271, ISO 1708A.5, испытания IEEE C62.41, ISO 3046, NEMA ICS 1

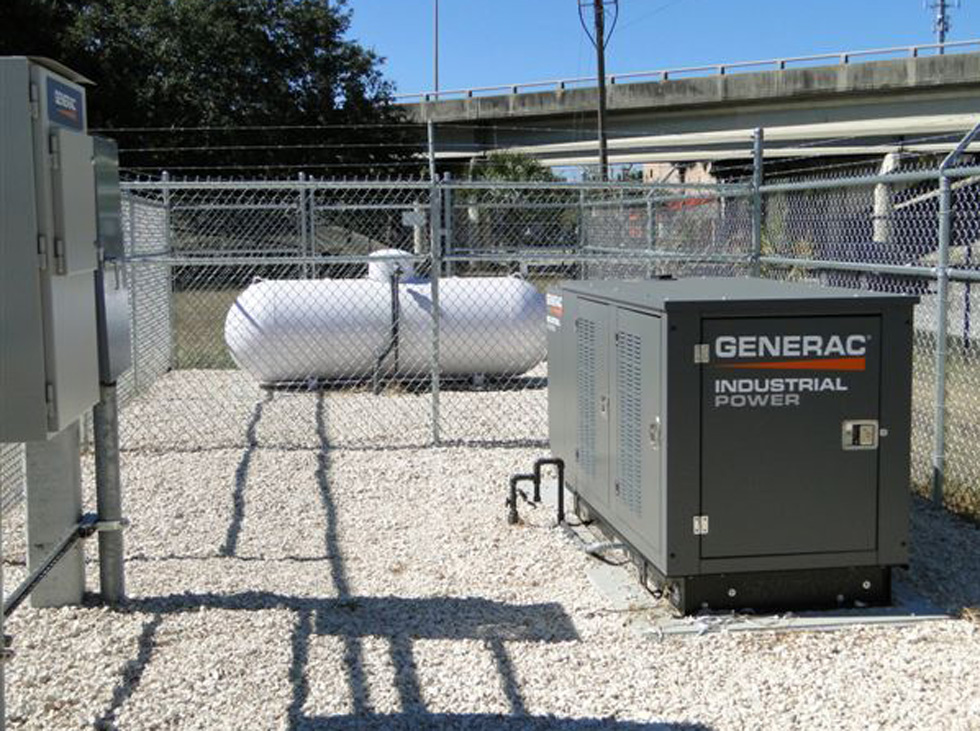

Фотографии - примеры монтажа электростанции

Скачать инструкцию по эксплуатации для SG045

Общее руководство по эксплуатации

Информация о размерах Generac SG045

Другие промышленные генераторы


ПАРАМЕТРЫ АЛЬТЕРНАТОРА

Тип

синхронный

Модель

Generac 390

Изоляция ротора

класс H

Изоляция статора

класс H

Общее нелинейное искажение

<5%

Коэф. перекрытия частоты
мобильной телеф. связи (TIF)

<50

Провода вывода генератора
переменного тока

4 провода (3 фазы)

Подшипники

закрытые шариковые

Муфтовое соединение

гибкое дисковое

Допустимая нагрузка

100% номинала

Стандартное возбуждение

бесщеточное

Подшипники

закрытые шариковые

Муфтовое соединение

гибкое дисковое

Система возбуждения

прямая

Примечание: Аварийные нагрузки соответствуют требованиям NFPA 99, NFPA 110. Номинальные характеристики и производительность генератора соответствуют требованиям стандартов ISO8528-5, BS5514, SAE J1349, ISO3046 и DIN6271.

особенности альтернатора

  • особо прочный генератор вращающегося магнитного поля
  • напрямую соединен с двигателем
  • подъем рабочей температуры 120°С на 40°С выше температуры окружающего воздуха
  • изоляция согласно Классу H, до 150°С
  • все модели проходят тестирование на трехфазное короткое замыкание
  • шаг обмотки - две трети, послойная обмотка ротора и статора
  • цифровой 3х фазный регулятор напряжения

ПАРАМЕТРЫ РЕГУЛЯТОРА НАПРЯЖЕНИЯ

Тип

цифровой

Считывание

3 фазы

Регулирование

±0.25%

особенности регулятора

  • встроен в панель управления H-100
  • регулировка напряжения и частоты
  • регулировка напряжения и коэффициента усиления

ПАРАМЕТРЫ ДВИГАТЕЛЯ

Изготовитель

Ford / Generac

Тип двигателя

V-образное
расположение цилиндров (6)

Число цилиндров

6

Рабочий объем

5.4 литра

Мощность

58 л.с.

Диаметр x Ход поршня

90.17 x 105.92 мм

Коэффициент сжатия

9:1

Система всасываемого воздуха

без наддува

Седла клапанов

закаленные,
высокоточная шлифовка

Тип толкателя

роликовый, гидравлический

Тип стартера

электростартер на 12В

Частота вращения

1500 об/мин

Система охлаждения

жидкостная
технические характеристики регулятора нагрузки

Тип

электронный

Настройка частоты

изохронная

Настройка устойчивого режима

±0.25

Настройка скорости

есть

Настройка ослабления

есть
смазочная система двигателя

Масляный насос

шестеренчатый

Масляный фильтр

полнопроточный,
откручиваемый элемент

Емкость картера

6 кварт (5.67 л)
охлаждающая система двигателя

Тип

закрытая, под давлением

Расход водяного насоса

40.88 л/мин

Скорость вентилятора

1785 об/мин

Диаметр вентилятора

508 мм (20")

Режим вентилятора

нагнетательный

Нагреватель охлажд. жидкости

2000 Вт, 240В
топливная система

Тип топлива

природный газ, пары пропана

Карбюратор

с обратной тягой

Вторичный топлив. регулятор

стандартный

Соленоид отключения топлива

стандартный

Рабочее давление топлива

8"-14" (дюймов) вод. столба
электрическая система

Зарядный генератор
переменного тока

12В, 30А

Статический заряд
аккумулятора

2.5А

Рекомендуемый аккумулятор

525/700/925CCA,
группа 24/27/31

Сетевое напряжение

12В
система охлаждения

Емкость системы охлаждения

11.36 л

Отвод тепла на охлаждающую жидкость

144000 BTU /ч

Подаваемый воздух
на радиатор

59.4 м3 /мин

Максимальная рабочая темп. воздуха на радиаторе

122°С (50°F)

Максимальная температура
окружающего воздуха

104°С (40°F)

Максимальное падение внеш. давления на радиаторе

3.75 мм вод.столба
требования к воздуху для горения

Расход при номинальной
мощности на частоте 50 Гц

3.64 м3 /мин
выхлопная система

Расход выхлопа

9.06 м3/мин

Максимальное
противодавление

1.5 дюйм рт. ст.

Температура выхлопных газов

482°С (900°F)

Наружный размер выходного отверстия выхлопной системы

3 дюйма
регулировка мощности для условий окружающего воздуха

5% на каждые 10°С выше - 25°С

43

1.1% на каждые 100 м выше у.м.

183

Используемые материалы: кованные соединительные штоки, алюминиевая головка цилиндра, поршни из сплава алюминия, вал из чугуна с шаровидным графитом, гидравлический толкатель, впускной клапан из стального сплава, выпускной клапана из закаленной стали, закаленные седла клапанов.




ПУСКОВЫЕ ХАРАКТЕРИСТИКИ

Мгновенное падение напряжения в %10%15%20%25%30%35%

Напряжение 480В, 45 кВА / 36 кВт

2843577185100

Напряжение 480В, 60 кВА / 48 кВт

35526986104121

Напряжение 208В / 240В, 45 кВА / 36 кВт

202939495868

Напряжение 208В / 240В, 60 кВА / 48 кВт

243547597153

ПОТРЕБЛЕНИЕ ТОПЛИВА
в зависимости от типа топлива и процента нагрузки от максимальной

25%50%75%100%
природный газпропанприродный газпропанприродный газпропанприродный газпропан
6.4 м39.0 л/ч8.9 м312.6 л/ч12.0 м317.0 л/ч16.4 м323.2 л/ч

СТАНДАРТНЫЕ ХАРАКТЕРИСТИКИ ДВИГАТЕЛЯ И БЕЗОПАСНОСТИ СИСТЕМЫ

  • функция автоматической остановки по высокой температуре охлаждающей жидкости
  • функция автоматической остановки по низкому уровню охлаждающей жидкости
  • функция автоматической остановки по низкому давлению масла
  • функция автоматической остановки по превышению скорости (полупроводниковый регулятор)
  • ограничитель времени прокрутки двигателя (полупроводниковый регулятор)
  • удлинительная трубка слива масла
  • удлинительная трубка дренажной линии радиатора
  • охлаждающий радиатор, установленный на заводе
  • шланги с защитным покрытием от воздействия УФ лучей / озона
  • электрические соединения двигателя с резиновыми наконечниками
  • закрытая система охлаждения
  • вторичный топливный регулятор (природный газ и пары пропана)
  • переходник воздуховода радиатора
  • соленоид отключения топлива
  • генератор переменного тока зарядки аккумуляторной батареи
  • кабели аккумуляторной батареи
  • коробка аккумуляторной батареи
  • стартер электродвигателя, запускаемый 12 В соленоидом
  • очиститель воздуха
  • виброизоляция монтажного основания
  • нагреватель блока цилиндров двигателя
  • защита вентилятора
  • пульт управления
  • изохронный регулятор нагрузки двигателя
  • детектор газа
  • панель управления H100
  • 8-ми функциональная релейная плата

Двигатель

  • прошел эксплуатационные испытания в производственных условиях, подтвержденные компанией Generac
  • согласование мощности двигатели и генератора
  • промышленная категория

Вспомогательные элементы топливной системы

  • гибкие топливные линии
  • отвод жидкости паров пропана
  • двойное газообразное топливо с
    автоматическим переключением

Вспомогательные элементы электрической системы

  • аккумуляторная батарея, 12В, 90 A/ч, при 27°F (-2.8°С)
  • 10А зарядное устройство двойного номинала для аккумулятора

Вспомогательные элементы генератора переменного тока

  • увеличение емкости генератора переменного тока до 60 кВА
  • основной автомат прерывания цепи

Корпус

  • алюминиевый корпус (опция)
  • встроенный глушитель

СТАНДАРТНАЯ КОНФИГУРАЦИЯ

  • все соединения ввода в одном месте
  • функция остановки по высокой температуре охлаждающей жидкости
  • функция автоматической остановки по низкому уровню охлаждающей жидкости
  • функция автоматической остановки по превышению скорости
  • функция автоматической остановки по низкому давлению масла
  • таймер завода двигателя
  • таймер самотестирования
  • закрытая система охлаждения
  • охлаждающий радиатор
  • шланги с защитным покрытием от воздействия УФ лучей / озона
  • основной автомат прерывания цепи
  • водонепроницаемые электрические разъемы, изготовленные по современной технологии
  • удлинительная трубка дренажной линии радиатора
  • статическое 2А зарядное устройство аккумуляторной батареи
  • генератор переменного тока зарядки аккумуляторной батареи
  • кабели аккумуляторной батареи
  • стойка аккумуляторной батареи
  • защита вентилятора и приводных ремней
  • изохронный регулятор нагрузки двигателя
  • гибкая топливная линия
  • удлинительная трубка слива масла

ОСОБЕННОСТИ КОНСТРУКЦИИ

  • расширенное тестирование на заводе с дополнительным испытанием системы на крутящий момент
  • конструкция корпуса изготовлена по технологии глушения шума
  • испытания бесшумной работы во время самотестирования
  • звукопоглощающая конструкция системы охлаждающей жидкости двигателя
  • полнопроточная конструкция выхлопной системы с низким уровнем шума
  • современная цифровая система управления с цифровой панелью управления H100
  • водонепроницаемые электрические разъемы
  • полупроводниковый компенсирующий регулятор напряжения
  • динамическое и статическое
  • зарядное устройство аккумуляторной батареи
  • конструкция с защитой от грызунов
  • высокоэффективный генератор переменного тока с низким уровнем искажений
  • виброизоляция монтажного основания
  • передаточные ключи, производства компании Generac, прошедшие испытания совместно с генератором
  • все компоненты легкодоступны для проведения технического обслуживания
  • порошковое окрашивание электростатическим способом
  • инновационный дизайн и испытание с занесением серийного номера в компьютер
  • занесен в перечень UL220
sq045 модель без кожуха

вариант без кожуха

генератор sq045 в кожухе

вариант в шумозащитном кожухе


ГЕНЕРАТОР ГАЗОВЫЙ GENERAC SG045

электростанция generac sg045 на 36 кВт
