Для определения электрического тока в амперах можно использовать токоизмерительные клещи. Данный тип прибора показывает электрический ток на проводнике, измеряя на нем силу магнитного поля. В основном прибор состоит из трансформатора тока с раздвоенным сердечником выпрямителя, подключенного к вторичной обмотке. Первичная обмотка трансформатора - это проводник, по которому проходит измеряемый ток. Раздвоенный сердечник позволяет закрепить прибор на проводнике без отключения.

Ток на проводнике можно замерять безопасно и легко. Для измерения тока на проводе, не разделяя проводники, можно использовать разветвитель линий.

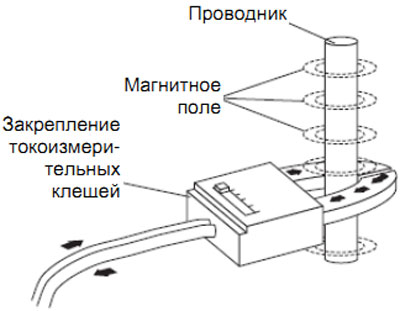

Рисунок 2. Токоизмерительные клещи

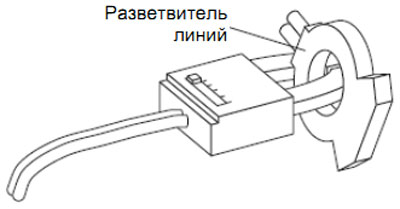

Рисунок 3. Разветвитель линий

ПРИМЕЧАНИЕ: Если физичекий размер проводника или емкость амперметра не позволяют произвести замеры на всех линиях одновременно, то измерения необходимо проводить на каждой линии отдельно. Затем сложить все показания.

Линейный амперметр

Как вариант, можно использовать линейный амперметр для измерения тока. На большинстве авометров предусмотрено измерение тока в амперах. Для этого требуется подсоединить тестовый провод положительного полюса к соответствующему токовому штекеру, а прибор должен быть установлен в положение измерения тока. По окончании этой процедуры цепь, в которой будет проводиться измерение должна быть физически разомкнута. Амперметр будет соединен на одной линии или последовательно с измеряемыми компонентами цепи.

На рисунке 4 кабель управления, идущий на реле, был снят. Прибор измерения используется для соединения и подачи напряжения на реле, что позволяет измерить силу тока, подаваемую на него.

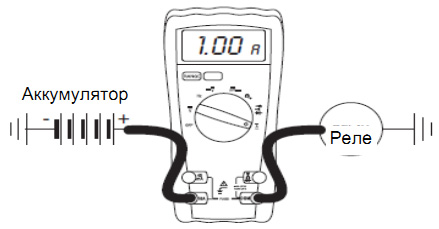

Рисунок 4. Авометр используется как линейный амперметр
