generac sg080 на 100 кВА, трёхфазный генератор

Газопоршневая электростанция Generac SG80 мощностью до 100 кВА (80 кВт) может быть использована для продолжительного электроснабжения загородных домов и различных промышленных объектов, как в качестве аварийного, так и основного источника электроэнергии. Данный агрегат оснащён жидкостной системой охлаждения, что позволяет ему работать длительное время без остановки. Генератор Generac SG080 поставляется в открытом исполнении или с всепогодным шумопоглащающим кожухом, что позволяет ее устанавливать на улице, не выделяя отдельного технического помещения внутри здания. В данной модели внедрены инновационные технологии, разработанные квалифицированными инженерами. Поэтому генератор обладает улучшенными показателями производительности и надежности. Он обеспечивает энергией разнообразные объекты (предприятия, фабрики, супермаркеты.


ПРОМЫШЛЕННАЯ ГЕНЕРАТОРНАЯ УСТАНОВКА
GENERAC SG-080 С ЖИДКОСТНЫМ ОХЛАЖДЕНИЕМ


Номинальная производительность в режиме резервного питания

  • 100 кВА (80 кВт), 50 Гц, 3 фазы

Номинальные характеристики в режиме основного источника электропитания

  • 90 кВА (72 кВт), 50 Гц, 3 фазы

Особенности данной модели:

  • Долговечные двигатели. Модель Generac SG 80 оснащена производительным двигателем, отличающимся высокими техническими показателями. Американские специалисты разработали уникальную модель. Установленный двигатель укомплектован мощным блоком цилиндров. Устройство функционирует на протяжении длительного периода и никогда не подводит. Оно бесперебойно работает в неблагоприятных условиях. К числу стандартных опций двигателя относится автоматическое выключение при перегреве и при повышенных оборотах. Также имеется удлинитель для слива масла и глушитель выхлопа. Предусмотрено электрозажигание.
  • Технология PowerManager®. Генератор Generac SG80, оснащенный современным цифровым контрольным блоком. PowerManager® - значимая разработка в области резервного энергоснабжения. С ее помощью можно контролировать все процессы одним нажатием кнопки. Панель управления укомплектована двумя дисплеями. На них отображается различная информация: состояние системы, мощность, скорость двигателя, давление топлива. Имеются аварийные сигналы. К примеру, температура охлаждающей жидкости. Интерфейс понятный и удобный. Поэтому у пользователей не возникают проблемы с управлением.
  • Защита от климатических факторов. Модель Generac SG 80 укомплектована металлическим кожухом. Корпус защищает внутренние элементы от негативного воздействия окружающей среды. Также звукопоглощающий кожух снижает уровень шума. Конструкция изготовлена из металла, обработанного текстурированным полиэфирным порошкообразным веществом. Поэтому корпус не ржавеет и не теряет первоначальных характеристик.
  • Оптимизация для бесперебойной работы. Газовый генератор прекрасно справляется с поставленными задачами. Он обеспечивает объекты энергией высокого качества. Агрегат экономно потребляет топливо, быстро реагирует на изменения условий нагрузок и максимально быстро запускается.
  • Стильный дизайн. Generac SG 80 гармонично вписывается в окружающую обстановку. Это объясняется тем, что агрегат имеет привлекательный внешний вид.
  • Выбор топлива. Электростанция работает на сжиженном и природном газе. Переключение осуществляется максимально просто. Для этого не нужны специальные инструменты.
  • Продуманная конструкция корпуса. Для удобства проведения технического обслуживания корпус укомплектован легко открывающимися дверцами. Поэтому доступ к важным узлам и деталям упрощен.
  • Соответствие экологическим стандартам. В процессе работы газового генератора природа практически не загрязняется.
  • Еженедельное тестирование. Предусмотрена проверка исправности и работоспособности системы.

СТОИМОСТЬ В ЗАВИСИМОСТИ ОТ ИСПОЛНЕНИЯ

КонфигурацияБез кожухаВ кожухе

Стоимость

по запросупо запросу

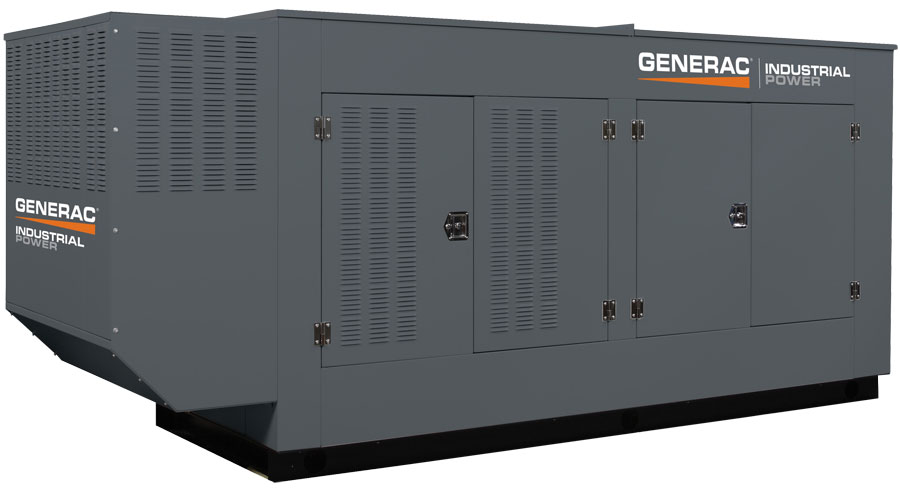

газовый генератор generac sg080

ОСНОВНЫЕ ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

МодельGenerac SG-70 (3 фазы)
общие параметры (стандартный кожух)

Сухой вес агрегата

941 кг

Габаритные размеры Д х Ш х В

2840х1028х1406 мм

Уровень шума

78 дБ(А)

Корпус

всепогодный, шумозащитный
описание на альтернатор

Количество фаз

три

Номинальная мощность на 380В
работа в основном режиме

62000 ВА / 49600 Вт*

Номинальная мощность на 380В
работа в резервном режиме

70000 ВА / 56000 Вт*

Коэффициент мощности

0.8

Номинальное напряжение

380В / 220В

Номинальная частота

50 Гц

РАЗЛИЧНЫЕ ВАРИАНТЫ ИСПОЛНЕНИЯ

ИсполнениеДлинаШиринаВысотаВесУровень
шума
без кожуха2360 мм1016 мм1914 мм875 кг85 дБА*
кожух станд.2840 мм1028 мм1406 мм941 кг78 дБА*
кожух №13287 мм1028 мм1406 мм974 кг74 дБА*
кожух №22840 мм1028 мм1722 мм1007 кг71 дБА*

* измерения на расстоянии 7 метров

подробнее о модификациях


Двигатель GENERAC 6.8GN без наддува соответствует промышленным стандартам, имеет высокоэффективные эксплуатационные характеристики и увеличенный срок службы, а также высокую надежность.

ЗАЩИТНЫЕ СИСТЕМЫ ДВИГАТЕЛЯ

  • подогрев охлаждающей жидкости 1500 Вт
  • подогрев картера двигателя 150 Вт
  • отключение при перегреве охлаждающей жидкости
  • отключение при низком уровне охлаждающей жидкости
  • отключение при низком давлении масла
  • отключение при повышенных оборотах двигателя

СЕРВИСНЫЕ ОСОБЕННОСТИ

  • удлинитель для слива масла
  • удлинитель для слива охлаждающей жидкости

ОСОБЕННОСТИ КОМПЛЕКТАЦИИ

  • всепогодный шумопоглащающий кожух
  • прорезиненные электросоединения двигателя
  • регулятор топливной системы (метан/пропан)
  • кабель для аккумулятора
  • подставка для аккумулятора
  • регулятор подзарядки аккумулятора
  • защита вентилятора
  • асинхронный регулятор двигателя
  • шланги охлаждающей системы с защитой от ультрафиолета и кислородного окисления
  • гибкие топливные шланги
  • счетчик моточасов

Панель управления (два четырёхстрочных дисплея) с защитой от внешних воздействий с герметичным жгутом проводов, 4-20 мА датчики напряжение-ток, технология с поверхностным монтажом, усовершенствованная диагностика и связь.

ПАРАМЕТРЫ ПАНЕЛИ УПРАВЛЕНИЯ

  • напряжение (все фазы)
  • коэффициент мощности
  • реактивная мощность (кВ-А)
  • скорость двигателя
  • мощность (кВт)
  • время в работе
  • историю неисправностей
  • температуру охлаждающей жидкости
  • сигнал остановки по низкому давлению масла
  • превышение напряжения
  • низкий уровень охлаждающей жидкости
  • находится не в автоматическом режиме (мигающий сигнал)
  • выбор автоматического переключателя
  • сила тока (на все фазы)
  • статус передаточного ключа
  • низкое давление топлива
  • напоминания о сервисном обслуживании
  • давление масла
  • время и дата
  • сигнал остановки по высокой температуре охлаждающей жидкости
  • превышение скорости
  • низкий уровень охлаждающей жидкости
  • скорость во время самотестирования

ВНУТРЕННИЕ ФУНКЦИИ

  • функция I2T для защиты генератора от межфазного короткого замыкания и замыкания на нейтраль
  • аварийная остановка
  • программируемая функция автоматического завода двигателя
  • двухпроводной старт любого передаточного ключа
  • соединение с передаточным ключом Generac системы HTS
  • встроенная функция самотестирования раз в семь дней
  • регулируемая скорость двигателя во время самотестирования
  • порт RS232 для управления GenLink(c)
  • порт удаленного соединения RS485 адресуемый с сетью CANBUS
  • регулятор нагрузки двигателя и регулятор напряжения встроены в главный пульт управления
  • диапазон температур от -40°С до 70°С

Определение номинальной мощности - Резервное напряжение: Применяется для подачи аварийного электропитания на весь период отключения от сетевого электроснабжения. При данной мощности не допускается превышение нагрузок (все номинальные характеристики соответствуют стандартам BS5514, ISO3046, ISO8528 и DIN6271).


Требуемое давление природного газа 1.2 - 1.74 кПа (127-178 мм.вод.столба), требуемое давление сжиженного газа 279-356 кПа (2.74 - 3.49 мм.вод.столба).


Данный агрегат соответствует стандартам: NFPA 99 BS5514, NFPA 110, SAE J1349, ISO 8528F5, DIN6271, ISO 1708A.5, испытания IEEE C62.41, ISO 3046, NEMA ICS 1

Скачать инструкцию по эксплуатации для SG080

Общее руководство по эксплуатации

Информация о размерах Generac SG080

Другие промышленные электростанции


ПАРАМЕТРЫ АЛЬТЕРНАТОРА

Тип

синхронный, 4х полюсный

Модель

Изоляция ротора

класс H

Изоляция статора

класс H

Общее нелинейное искажение

менее 3.5%

Коэф. перекрытия частоты
мобильной телеф. связи (TIF)

<50

Провода вывода генератора
переменного тока

12 проводов (3 фазы)

Подшипники

закрытые шариковые

Допустимая нагрузка

100% номинала

Стандартное возбуждение

бесщеточное

Подшипники

закрытые шариковые

Муфтовое соединение

прямое

Система возбуждения

на постоянном магните

Примечание: Аварийные нагрузки соответствуют требованиям NFPA 99, NFPA 110. Номинальные характеристики и производительность генератора соответствуют требованиям стандартов ISO8528-5, BS5514, SAE J1349, ISO3046 и DIN6271.

особенности альтернатора

  • особо прочный генератор вращающегося магнитного поля
  • бесшумное соединение с приводом
  • подъем рабочей температуры 120°С на 40°С выше температуры окружающего воздуха
  • изоляция согласно Классу H, до 150°С
  • все модели проходят тестирование на трехфазное короткое замыкание

ПАРАМЕТРЫ РЕГУЛЯТОРА НАПРЯЖЕНИЯ

Тип

цифровой

Считывание

3 фазы

Регулирование

±0.25%

особенности регулятора

  • встроен в панель управления H-100
  • регулировка напряжения и частоты
  • регулировка напряжения и коэффициента усиления

ПАРАМЕТРЫ ДВИГАТЕЛЯ

Изготовитель

Generac

Тип двигателя

V-образное
расположение цилиндров

Число цилиндров

10

Рабочий объем

6.8 литра

Мощность

88 л.с.

Диаметр x Ход поршня

90.17 x 106 мм

Коэффициент сжатия

9:1

Система всасываемого воздуха

без наддува

Седла клапанов

закаленные

Тип толкателя

гидравлический

Тип стартера

электростартер на 12В

Частота вращения

1500 об/мин

Система охлаждения

жидкостная
технические характеристики регулятора нагрузки

Тип

электронный

Настройка частоты

изохронная

Настройка устойчивого режима

±0.25

Все функции настроены предварительно в заводских условиях. Индивидуальная регулировка параметров может производиться посредством системы GenLink.

смазочная система двигателя

Масляный насос

шестеренчатый

Масляный фильтр

полнопроточный,
откручиваемый элемент

Емкость картера

6 кварт (5.67 л)
охлаждающая система двигателя

Тип

закрытая

Водяной насос

с ременным приводом

Режим вентилятора

нагнетательный

Диаметр вентилятора

558 мм

Нагреватель охлажд. жидкости

1500 Вт, 240В

Расход водяного насоса

- л/мин

Скорость вентилятора

- об/мин
топливная система

Тип топлива

природный газ, пары пропана
сжиженный пропан

Карбюратор

с обратной тягой

Вторичный топлив. регулятор

стандартный

Соленоид отключения топлива

стандартный

Рабочее давление топлива

5"-14" (дюймов) вод. столба
электрическая система

Зарядный генератор
переменного тока

12В, 30А

Статический заряд
аккумулятора

2А, 10А

Рекомендуемый аккумулятор

группа 24F, 525CCA

Сетевое напряжение

12В
система охлаждения

Емкость системы охлаждения

23.8 л

Отвод тепла на охлаждающую жидкость

266650 BTU /ч

Подаваемый воздух
на радиатор

132.2 м3 /мин

Максимальная рабочая темп. воздуха на радиаторе

60°С

Максимальная температура
окружающего воздуха

50°С

Максимальное падение внеш. давления на радиаторе

12.7 мм вод.столба
требования к воздуху для горения

Расход при номинальной
мощности на частоте 50 Гц

4.67 м3 /мин
выхлопная система

Расход выхлопа

11.31 м3/мин

Максимальное
противодавление

7.5 кПа, 55 мм рт.ст. (0.074 атмосферы)

Температура выхлопных газов

493°С

Наружный размер выходного отверстия выхлопной системы

-
регулировка мощности для условий окружающего воздуха

5% на каждые 10°С выше - 25°С

25

1.1% на каждые 100 м выше у.м.

183

Используемые материалы: кованные соединительные штоки, алюминиевая головка цилиндра, поршни из сплава алюминия, вал из чугуна с шаровидным графитом, гидравлический толкатель, впускной клапан из стального сплава, выпускной клапана из закаленной стали, закаленные седла клапанов.


ЗАВОДСКИЕ ОПЦИИ

  • автоматический передаточный ключ (GTS или HTS)
  • 21 ламповый дистанционный сигнализатор
  • дистанционные релейные панели
  • масляная вспомогательная система
  • нагреватель масла
  • коммуникационное программное обеспечение GenLinkc

Номинальная производительность
в режиме резервного питания менее 200 ч/год

Номинальная сила тока
и при полной нагрузке
Природный газПропан
220 В, 1 фаза56 кВА255 А56 кВА255 А
220 В, 3 фазы70 кВА184 А70 кВА184 А
380 В, 3 фазы70 кВА106 А70 кВА106 А
400 В, 3 фазы70 кВА101 А70 кВА101 А

Номинальные характеристики
в режиме основного источника электропитания **

Номинальная сила тока
и при полной нагрузке
Природный газПропан
220 В, 1 фаза49.6 кВА225 А49.6 кВА225 А
220 В, 3 фазы62 кВА163 А62 кВА163 А
380 В, 3 фазы62 кВА94 А62 кВА94 А
400 В, 3 фазы----

Номинальные характеристики в режиме основного источника электропитания: Работа генератора в режиме основного источника электропитания возможна неограниченное количество часов в год при переменных нагрузках. Переменная нагрузка не должна превышать 70% средних номинальных характеристик работы генератора в режиме основного источника электропитания за 250 часов эксплуатации. Общее время эксплуатации при 100% в режиме основного источника электропитания не должно превышать 250 часов в год.

Номинальные характеристики в режиме резервного питания: Данные характеристики относятся к установкам с надежной подачей электроснабжения от сети. Размер двигателя в режиме резервного питания должен соответствовать работе при 80% среднего коэффициента нагрузки (максимум) и 200 часов эксплуатации в год. Сюда также входит менее 25 часов в год при номинальных характеристиках резервной мощности.


Мощность запуска электродвигателя (кВА)

Мгновенное падение напряжения в %10%15%20%25%30%35%

Высокое напряжение 380 - 400В

47 кВА70 кВА94 кВА118 кВА141 кВА164 кВА

Низкое напряжение 220В

35 кВА53 кВА70 кВА88 кВА106 кВА123 кВА

Одна фаза

30 кВА45 кВА60 кВА75 кВА90 кВА105 кВА

ПОТРЕБЛЕНИЕ ТОПЛИВА
в зависимости от типа топлива и процента нагрузки от максимальной

25%50%75%100%
природный газпропанприродный газпропанприродный газпропанприродный газпропан
7.87 м311.58 л/ч14.46 м321.30 л/ч19.79 м329.15 л/ч25.37 м337.37 л/ч

СТАНДАРТНЫЕ ХАРАКТЕРИСТИКИ ДВИГАТЕЛЯ И БЕЗОПАСНОСТИ СИСТЕМЫ

  • функция автоматической остановки по высокой температуре охлаждающей жидкости
  • функция автоматической остановки по низкому уровню охлаждающей жидкости
  • функция автоматической остановки по низкому давлению масла
  • функция автоматической остановки по превышению скорости (полупроводниковый регулятор)
  • ограничитель времени прокрутки двигателя (полупроводниковый регулятор)
  • удлинительная трубка слива масла
  • удлинительная трубка дренажной линии радиатора
  • охлаждающий радиатор, установленный на заводе
  • шланги с защитным покрытием от воздействия УФ лучей / озона
  • электрические соединения двигателя с резиновыми наконечниками
  • закрытая система охлаждения
  • вторичный топливный регулятор (природный газ и пары пропана)
  • переходник воздуховода радиатора
  • соленоид отключения топлива
  • генератор переменного тока зарядки аккумуляторной батареи
  • кабели аккумуляторной батареи
  • коробка аккумуляторной батареи
  • стартер электродвигателя, запускаемый 12 В соленоидом
  • очиститель воздуха
  • виброизоляция монтажного основания
  • нагреватель блока цилиндров двигателя
  • защита вентилятора
  • пульт управления
  • изохронный регулятор нагрузки двигателя
  • детектор газа
  • панель управления H100
  • 8-ми функциональная релейная плата

Двигатель

  • прошел эксплуатационные испытания в производственных условиях, подтвержденные компанией Generac
  • согласование мощности двигатели и генератора
  • промышленная категория

Вспомогательные элементы топливной системы

  • гибкие топливные линии
  • отвод жидкости паров пропана
  • двойное газообразное топливо с
    автоматическим переключением

Вспомогательные элементы электрической системы

  • аккумуляторная батарея, 12В, 90 A/ч, при 27°F (-2.8°С)
  • 10А зарядное устройство двойного номинала для аккумулятора

Вспомогательные элементы генератора переменного тока

  • увеличение емкости генератора переменного тока до 60 кВА
  • основной автомат прерывания цепи

Корпус

  • алюминиевый корпус (опция)
  • встроенный глушитель

СТАНДАРТНАЯ КОНФИГУРАЦИЯ

  • все соединения ввода в одном месте
  • функция остановки по высокой температуре охлаждающей жидкости
  • функция автоматической остановки по низкому уровню охлаждающей жидкости
  • функция автоматической остановки по превышению скорости
  • функция автоматической остановки по низкому давлению масла
  • таймер завода двигателя
  • таймер самотестирования
  • закрытая система охлаждения
  • охлаждающий радиатор
  • шланги с защитным покрытием от воздействия УФ лучей / озона
  • основной автомат прерывания цепи
  • водонепроницаемые электрические разъемы, изготовленные по современной технологии
  • удлинительная трубка дренажной линии радиатора
  • статическое 2А зарядное устройство аккумуляторной батареи
  • генератор переменного тока зарядки аккумуляторной батареи
  • кабели аккумуляторной батареи
  • стойка аккумуляторной батареи
  • защита вентилятора и приводных ремней
  • изохронный регулятор нагрузки двигателя
  • гибкая топливная линия
  • удлинительная трубка слива масла

ОСОБЕННОСТИ КОНСТРУКЦИИ

  • расширенное тестирование на заводе с дополнительным испытанием системы на крутящий момент
  • конструкция корпуса изготовлена по технологии глушения шума
  • испытания бесшумной работы во время самотестирования
  • звукопоглощающая конструкция системы охлаждающей жидкости двигателя
  • полнопроточная конструкция выхлопной системы с низким уровнем шума
  • современная цифровая система управления с цифровой панелью управления H100
  • водонепроницаемые электрические разъемы
  • полупроводниковый компенсирующий регулятор напряжения
  • динамическое и статическое
  • зарядное устройство аккумуляторной батареи
  • конструкция с защитой от грызунов
  • высокоэффективный генератор переменного тока с низким уровнем искажений
  • виброизоляция монтажного основания
  • передаточные ключи, производства компании Generac, прошедшие испытания совместно с генератором
  • все компоненты легкодоступны для проведения технического обслуживания
  • порошковое окрашивание электростатическим способом
  • инновационный дизайн и испытание с занесением серийного номера в компьютер
  • занесен в перечень UL220
модель sq080 без кожуха

вариант без кожуха

генератор sq080 в кожухе

вариант в шумозащитном кожухе


generac sg-80 газопоршневой генератор
