Регулятор напряжения Регулятор напряжения с DSR. Цифровой DSR контролирует диапазон напряжения, избегая возможных ошибок, которые может совершить неквалифицированный персонал. Точность напряжения ±1% при постоянных условиях с любым коэффициентом мощности и перепадах в оборотах между 5% и +30% по отношению к номинальным значениям.
Изоляция Класс изоляции Н. Уплотнения изготовлены из премиальной эпоксидной резины. Части с высоким напряжением изолируются с помощью вакуума, таким образом уровень изоляции всегда очень высокого качества. У моделей с большой мощностью, обмотки статора проходят двойной изоляционный процесс.
Cсылки Альтернаторы производятся в соответствии с наиболее общими стандартами, такими как CEI 2-3, IEC 34-1, EN 60034-1, VDE 0530, BS 4999-5000, CAN/CSA-C22.2 No14-95-No100-95.
|
|
На генераторах данной серии используются высокопроизводительные дизельные двигатели Perkins объемом 4.4 литра с жидкостным охлаждением для промышленного применения. Двигатели Perkins зарекомендовали себя как устойчивые к продолжительному времени работы и критически-низким температурам работы. Оснащенные современными системами фильтрации, неприхотливые двигатели Perkins могут работать в самых тяжёлых условиях. Двигатель поставляется заправленный обкаточным маслом, охлаждающей жидкостью и аккумуляторной батареей для запуска.
|
 |
 |
Сверхнадёжная, созданная для промышленного применения синхронная электрическая машина Mecc Alte с бесщеточным возбуждением. Обмотка статора альтернатора выполнена по схеме 2/3, что позволяет исключить из синусоиды третичные гармоники и обеспечить оптимальную форму синусоиды при неравномерной нагрузке. Конструкция альтернатора позволяет выдерживать 3-х кратные перегрузки продолжительностью до 20 сек, например, при запуске асинхронных двигателей (вентиляция, насосы, станки). Точность напряжения ±1% при постоянных условиях с любым коэффициентом мощности и перепадах в оборотах между 5% и +30% по отношению к номинальным значениям.
|
|
Современная контрольная панель InteliLite управляет всеми системами генераторной станции Generac: Запуск, Работа, Стоп. Контролирует показания с датчиков и на этом основании задает оптимальный алгоритм работы. Совершенное программное обеспечение, позволяет работать станции с высокой топливной эффективностью, а гибкость управления позволяет настраивать станцию под определенную задачу и применение, обеспечивая при этом защитой все системы. Жидкокристаллический дисплей отображает все важные параметры работы и возникающие предупреждения или ошибки. Контрольная панель встроена в генератор и находится под закрываемой на ключ дверцей.
|
 |
Обмотки / система возбуждения. Обмотка статора альтернатора выполнена по схеме 2/3, что позволяет исключить из синусоиды третичные гармоники и обеспечить оптимальную форму синусоиды при неравномерной нагрузке, так же данная схема позволяет избежать появления высоких токов на нейтрали, которые возможны при использовании других схем. В стандартной комплектации генераторы MeccAlte имеют отдельную обмотку возбуждения для управления магнитным полем ротора (MAUX). Конструкция альтернатора позволяет выдерживать 3-х кратные перегрузки продолжительностью до 20 сек, например, при запуске асинхронных двигателей.
Механическая структура. Крепкая механическая структура, которая позволяет легкий доступ к соединениям и компонентам во время планового технического обслуживания.
Рама изготовлена из сварных стальных профилей и состоит из:
- антифибрационных соединений
- сварных поддерживающих опор
|
|
Пластиковый топливный бак:
Такое решение обеспечивает полную защиту от появления коррозии и, соответственно, протечек. Через стенки бака можно визуально определить количество топлива, чтобы заранее подготовиться к пополнению. Даже если вы позабыли проверить уровень, генератор сам напомнит вам об этом- в баке стоит датчик низкого уровня топлива.
- заправочный патрубок
- система вентиляции
- датчик минимального уровня топлива
|
Масляный патрубок с крышкой:

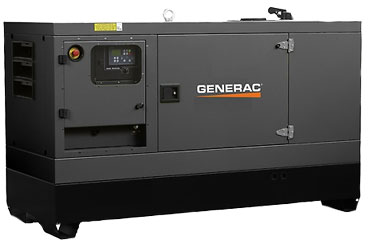

Кожух:
- кожух изготавливается из модульных панелей из оцинкованной стали, защищающей от коррозии и аггресивных условий окружающей среды, тщательно устанавливается и фиксируется, обеспечивая защиту от непогоды
- легкий доступ к частям электростанции при техобслуживании благодаря широким дверцам, установленным на петлях из нержавеющей стали, с пластиковой ручкой и перфорированными гальванизированными стальными листами
- защитная дверца панели управления оснащена удобным смотровым окном и запираемой ручкой
- тщательно отработана система вентиляции воздуха. отработанный воздух удаляется по системам выхлопных труб
- подъемная петля на крыше электростанции
|
|
Комплект поставки
- аккумуляторная батарея
- рабочие жидкости (без топлива)
Шумоизоляция:
- поглащение шума благодаря шумозащитным материалам (минеральный войлок)
- эффективный глушитель с пониженным уровнем шума, установленный внутри кожуха
|
 |
ACP - Автоматическая Панель управления (установлена на станции)
Автоматическая панель управления, устанавливаемая на генераторы оснащается контроллером AC03, который обеспечивает контроль параметров установки и ее защиту.
Измеряемые параметры (AC-03):
- напряжение основной сети
- напряжение генератоной установки (3 фазы)
- частота генератоной установки
- сила тока (по каждой из фаз)
- напряжение АКБ
- количество отработанных часов
- мощность (кВА - кВт)
- коэффициент нагрузки (Cos ф)
- количество отработанных часов
- количество оборотов двигателя (об/мин)
- уровень топлива (%)
- температура двигателя (в зависимости от модели)
|
|
Управляющие команды и другие функции:
- Четыре режима работы: Выключенр, Ручной режим, Автоматический режим, Режим тестирования.
- кнопки для управления контакторами в АВР
- кнопки управления: старт/стоп, сброс ошибки, вверх/вниз/страница, вво
- кнопка аварийонго останова
- возможность дистанционного контроля и управления
- система автоматического отключения нагрузки
- зарядное устройство АКБ
- пароль, для ограничения доступа к системе
- звуковой аварийный извещатель
- модуль коммутации для соединения по протоколу RS232
|
 |
 |
 |
 |
Параметры защиты.
- защита двигателя: давлению масла, температура охлаждающей жидкости
- защита генераторной установки: высокое/низкое напряжение, перегрузка, низкая/высокая частота, ошибка старта, высокое/низкое напряжение АКБ, выход из строя зарядного устройства
Аварийная защита.
- защита двигателя: низкое давление масла, высокая температура охлаждающей жидкости
- защита генераторной установки: высокое/низкое напряжение, перегрузка, высокое напряжение АКБ
- автоматический трехполюсной выключатель
- защита по утечке на "землю"
|
Дополнительная защита:
- кнопка аварийного останова
- панель управления защищена дополнительно дверцей, оснащенной замком
Выходы панели управления ACP:
- клеммная колодка для подключения панели управления к АВР
- Power cables connection to Circuit Breaker
|
