Газовый генертор Generac RG027 идеально подходит для электроснабжения магазинов, кафе, автозаправок, офисных и складских помещений, а также загородных коттеджей и других местах, в условиях отключения электроэнергии на продолжительное время (до нескольких суток).
ГАЗОВЫЙ ГЕНЕРАТОРЫ GENERAC RG-027 С ЖИДКОСТНЫМ ОХЛАЖДЕНИЕМ
Газовая электростанция Generac QT027 мощностью 22 кВт с системой жидкостного охлаждения подойдёт для продолжительного обеспечения электричеством загородных коттеджей и коммерческих помещений в качестве как источник аварийного, так и основного электроснабжения. Данная электростанция имеет всепогодный шумоизолирующий кожух, что позволяет ее устанавливать на улице, не выделяя отдельного технического помещения внутри здания.
СТОИМОСТЬ
Цена модели Generac RG-027 | 1 390 000 руб. |
Система автоматики (АВР) 220 В | 35 000 руб. |
Система автоматики (АВР) 380 В | 84 000 руб. |
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
Модель | Generac RG-22 (1 фаза) |
общие параметры |
Сухой вес агрегата | 426 кг |
Вес генератора в упаковке | 456 кг |
Габаритные размеры Д х Ш х В | 1580х776х980 мм |
Уровень шума на расстоянии 7 м | 61 дБ(А) |
Корпус | алюминий |
Цвет | алюминий, бисквитный обжиг |
описание на альтернатор |
Количество фаз | одна |
Номинальная мощность при длительной работе | 21600 ВА / 21600 Вт* сжиженный пропан |
Номинальная мощность при длительной работе | 19700 ВА / 19700 Вт* природный газ |
Коэффициент мощности | 1 |
Номинальное напряжение | 220В |
Номинальный ток нагрузки при длительной работе | 98 А (LP) / 98 А (NG) |
Прерыватель основной цепи | 100А |
Количество полюсов ротора | 4 |
Номинальная частота | 50 Гц |
описание двигателя |
Поток воздуха (воздух на впуске, включая воздух генератора и воздух горения) | 2000 куб. мм |
Емкость системы охлаждения | 9.5 литров |
Отвод тепла для охлаждающей жидкости | 10.5 МДж/ч / 100000 БТЕ/ч |
Максимальная рабочая температура воздуха радиатора | 60°C |
Максимальная температура окружающей сред | 50°C |
Поток выхлопных газов при номинальной мощности | 3.1 куб. мм |
Температура выхлопа на выходном патрубке глушителя | 474°C |
охлаждающая система двигателя |
Тип | закрытая |
Водяной насос | с ременным приводом |
Скорость вентилятора | 1650 об/мин |
Диаметр вентилятора | 17.75 дюймов (450 мм) |
Режим вентилятора | нагнетательный |
|
Скачать спецификацию на Generac RG027
Скачать инструкцию по эксплуатации для модели RG027
ПАРАМЕТРЫ ДВИГАТЕЛЯ
Изготовитель | Generac |
Тип двигателя | 4-х цилиндровый рядный двигатель |
Число цилиндров | 4 |
Рабочий объем | 2.4 литра |
Диаметр x Ход поршня | 86.5 мм x 100 мм |
Коэффициент сжатия | 9.5:1 |
Система всасываемого воздуха | без наддува |
Тип толкателя | гидравлический |
Частота вращения при эксплуатации | 1500 об/мин |
Система зажигания | электронная |
Система регулятора | электронная |
Коэффициент сжатия | 8.5:1 |
Тип стартера | электростартер на 12В |
Емкость масла, включая фильтр | 3.7 литра |
технические характеристики регулятора нагрузки |
Тип | электронный |
Настройка частоты | изохронная |
Настройка устойчивого режима | ±0.25 |
Настройка скорости | есть |
Настройка ослабления | есть |
смазочная система двигателя |
Масляный насос | с зубчатой передачей |
Масляный фильтр | полнопроточный, навинченый патрон |
Емкость картера | 4 кварты (3.8 л) |
электрическая система |
Зарядный генератор переменного тока | 12В, 30А |
Статический заряд аккумулятора | 2А |
Рекомендуемый аккумулятор | группа 26, 525CCA |
Сетевое напряжение | 12В |
топливная система |
Тип топлива | природный газ, пары пропана |
Рабочее давление топлива | 5-14 дюймов вод. столба |
ПАРАМЕТРЫ АЛЬТЕРНАТОРА
Тип | синхронный |
Изоляция ротора | класс H |
Изоляция статора | класс H |
Общее нелинейное искажение | <5% |
Коэф. перекрытия частоты мобильной телеф. связи (TIF) | <50 |
Провода вывода генератора переменного тока | 4 провода |
Подшипники | уплотненные |
Муфтовое соединение | гибкое дисковое |
Допустимая нагрузка | 22/27 кВА |
Система возбуждения | прямая |
регулятор напряжения |
Тип | электронный |
Считывание | 1 фаза |
Регулирование | ±1% |
|
- * Требуемое давление топлива на входе в генератор в диапазоне всех нагрузок составляет 9–26 мм рт. ст./5–14 дюймов водяного столба
- РЕЗЕРВНАЯ МОЩНОСТЬ. Резервная мощность указывается для установок, предназначенных для использования в качестве надежного сетевого источника. Резервная мощность применима к переменным условиям нагрузки во время отсутствия энергоснабжения. Перегрузочная способность для этой характеристики отсутствует.
- Характеристики соответствуют стандарту ISO-3046-1. Конструкция и спецификации могут быть изменены без уведомления.
- Примечание. Размер топливной трубы должен быть рассчитан на полную нагрузку.
- Для вычисления теплотворной способности топлива необходимо умножить значение в галлонах в час на 90 950 (сжиженный пропан) или значение в куб. футах в час на 1000 (природный газ).
- Для вычисления в мегаджоулях необходимо умножить значение в литрах в час на 25,35 (сжиженный пропан) или значение в куб. метрах в час на 37,26 (природный газ).
ПОТРЕБЛЕНИЕ ТОПЛИВА
Тип топлива | 25% мощности | 50% мощности | 75% мощности | 100% мощности |
Природный газ (NG) | 3.1 м3 / час | 5.6 м3 / час | 8.2 м3 / час | 10.2 м3 / час |
Сжиженный пропан (LP) | 4.5 л / час | 8.1 л / час | 11.8 л / час | 14.8 л / час |
ПАРАМЕТРЫ ПАНЕЛИ УПРАВЛЕНИЯ
- напряжение
- Двухстрочный текстовый ЖК-экран - Простой пользовательский интерфейс для легкости в управлении
- Переключатель режимов
- Авто - Автоматический запуск при сбое сети. 7-дневный тестер
- Выкл - Выключает устройство. Питание не подается. Управление и зарядное устройство продолжают работать.
- Вручную - Запуск с помощью системы управления стартером, устройство включено. При сбое сети происходит переключение на нагрузку
- Программируемая задержка запуска от 5 до 30 секунд
- Последовательность запуска двигателя. Циклический запуск: 16 секунд — работа, 7 секунд — перерыв (90 секунд — максимальная продолжительность)
- Прогрев двигателя 5 с
- Охлаждение двигателя 1 мин
- Блокировка стартера - стартер перезапускается только через 5 с после остановки двигателя
- Интеллектуальное зарядное устройство аккумулятора
- Автоматическая регулировка напряжения с защитой от повышенного и недостаточного напряжения
- Автоматическое отключение при низком давлении масла
- Отключение при чрезмерном ускорении
- Отключение при высокой температуре
- Защита от превышения времени запуска
- Защита от отказа при переключении
- Защита от низкого уровня заряда аккумулятора
- Журнал работы на 50 событий
- Тестер, совместимый с последующими моделями
- Защита от неправильного подключения
- Защита от внутренних сбоев
- Общая устойчивость к внешним сбоям
- Защита от отказа регулятора
|
|
СОСТАВ КОМПЛЕКТА
- Цифровой контроллер Evolutionтм с двухстрочным ЖК-дисплеем и отображением информации на трех языках.
- Изохронный электронный регулятор.
- Шумоизолирующий кожух.
- Закрытая система с регенерацией охладителя.
- Интеллектуальное зарядное устройство аккумулятора.
- Озоностойкие/защищенные от УФ-излучения шланги.
- Регулировка напряжения ±/- 1 %.
- Работает на природном газу или жидком пропане.
ОСОБЕННОСТИ МОДЕЛИ
- Производительный двигатель Generac RG027 – газовый генератор с мощным двигателем, экономно потребляющим топливо. Американский производитель разработал уникальное устройство, обладающее высокой степенью износоустойчивости и продолжительным периодом эксплуатации. Мягкий и быстрый запуск обеспечивает электронное зажигание. При повышенных оборотах и низком уровне масла двигатель автоматически останавливается. Поэтому в разы снижается риск возникновения поломок.
- Стильный дизайн Газовый генератор обладает привлекательным внешним видом. Он гармонически вписывается в окружающую обстановку.
- Выбор топлива Модель Generac RG027 с выходным напряжением 220 В функционирует на природном газу и на жидком пропане.
- Технология True Power Известный производитель внедрил инновационную технологию. Она обеспечивает гармоничность тока. Это весомый момент, благодаря которому гарантируется работа чувствительных электрических приборов.
- Технология Evolution Модель Generac RG027 оснащена современным контроллером, обладающим простым пользовательским интерфейсом. Имеется переключатель режимов, прогрев двигателя, блокировка стартера и защита от превышения времени запуска. Контроллер укомплектован двухстрочным жидкокристаллическим экраном. Управление интуитивное, поэтому пользователи не сталкиваются с проблемами. Необходимая информация отображается на дисплее. Предусмотрены все аспекты: защита от внутренних сбоев, журнал работы, охлаждение двигателя.
- Длительная гарантия Производитель разработал уникальную модель, в которой были внедрены передовые технологии. В ходе изготовления агрегата осуществлялись неоднократные испытания. Поэтому силовая техника прекрасно справляется с поставленными задачами.
- Алюминиевый корпус Всепогодный корпус обеспечивает надежную защиту от негативных климатических воздействий. Электростатическим методом на материал наносится эпоксидное покрытие, повышающее эксплуатационные свойства корпуса.
- Еженедельные испытания В газовые генераторы встроены специальные устройства, обеспечивающие постоянный контроль. Каждую неделю осуществляются диагностические тесты, определяющие наличие неисправностей и проблем. После проведения испытаний пользователь получает исчерпывающую информацию, указывающую на состояние агрегата.
- Удаленный мониторинг Это опция, с помощью которой можно определить состояние газового генератора с любой точки мира. Для этого нужно иметь под рукой стационарный компьютер, планшет или смартфон.
- Поддержка 24/7/365 Наши специалисты осуществляют круглосуточную поддержку клиентов.
ИННОВАЦИОННАЯ КОНСТРУКЦИЯ И ТЕСТИРОВАНИЕ ПРОТОТИПА являются ключевыми составляющими успеха GENERAC в "ПОВЫШЕНИИ МОЩНОСТИ БЛАГОДАРЯ КОНСТРУКЦИИ". Направленность на тестирование компонентов, тестирование надежности, испытания на воздействия внешних факторов, испытания на прочность и долговечность в сочетании с проверкой на соответствие CSA, NEMA, EGSA и другим стандартам позволяет Вам выбрать GENERAC POWER SYSTEMS с полной уверенностью в том, что эти системы обладают превосходными характеристиками.
ПОЛУПРОВОДНИКОВАЯ РЕГУЛИРОВКА НАПРЯЖЕНИЯ С ЧАСТОТНОЙ КОРРЕКЦИЕЙ. Эта современная система регулировки повышения мощности стандартно применяется во всех моделях Generac. Cистема обеспечивает оптимизированную БЫСТРУЮ РЕАКЦИЮ на изменение условий нагрузки и МАКСИМАЛЬНЫЕ ПУСКОВЫЕ КАЧЕСТВА ДВИГАТЕЛЯ с помощью электронного подбора нагрузки крутящего момента к двигателю. Цифровая регулировка напряжения с шагом ±/- 1%.
БЕЗОБРЫВНЫЕ ПЕРЕКЛЮЧАТЕЛИ GENERAC. Долгий срок службы и надежность — это синонимы GENERAC POWER SYSTEMS. Секрет такого успеха в том, что в целях обеспечения полной совместимости линейка продукции GENERAC содержит системы переключения и управления собственного производства.
Альтернатор
- Вращающийся генератор возбуждения высокой производительности.
- Напрямую подключен к двигателю.
- Рабочая температура, рассчитанная на возрастание на 120°C выше.
- температуры окружающей среды в 40°C.
- Изоляционный материал класса H, рассчитанный на возрастание.
- температуры на 150 °C выше температуры окружающей среды в 25°C.
- Для всех моделей проведены полные прототипные испытания.
Шумозащитный кожух
- Алюминиевый кожух, защищающий от атмосферных воздействий. Обеспечивает защиту от внешних природных воздействий. Текстурированное эпоксидное покрытие для дополнительной прочности, нанесенное электростатическим способом.
- Встроенный глушитель критического уровня шума. Бесшумный глушитель критического уровня шума смонтирован внутри устройства во избежание травм.
- Маленький, компактный, приятный на вид. Обеспечивает легкую установку и эстетичный вид.
- SAE. Шумоизолирующий кожух обеспечивает тихую работу устройства.

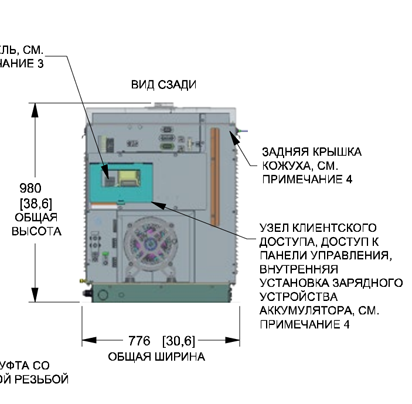

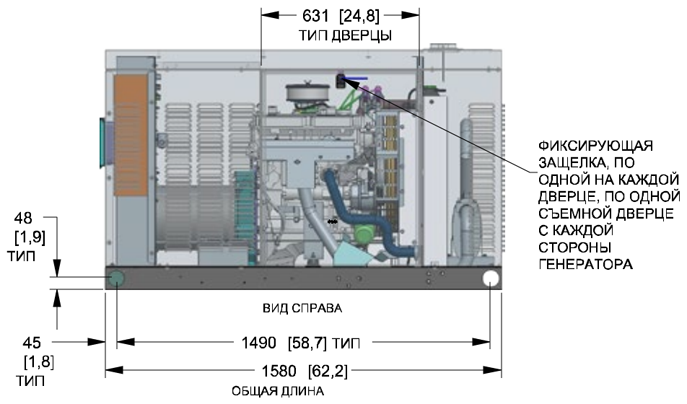

СХЕМА УСТАНОВКИ

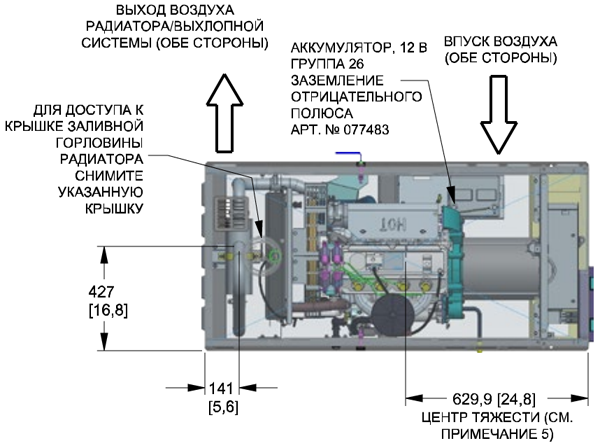

![устройство генератора rg027 вид сверху](/image/generac-rg027-side-view.png) |
УЗЕЛ ОБСЛУЖИВАНИЯ | 2.4 л |
КРЫШКА ОТВЕРСТИЯ НАПОЛНЕНИЯ МАСЛОМ | ЛЮБАЯ СТОРОНА |
МАСЛЯНЫЙ ЩУП | ПРАВАЯ СТОРОНА |
МАСЛЯНЫЙ ФИЛЬТР | ПРАВАЯ СТОРОНА |
ШЛАНГ СЛИВА МАСЛА | ЛЕВАЯ СТОРОНА |
СЛИВ РАДИАТОРА | ЛЕВАЯ СТОРОНА |
СБОРНИК ОХЛАЖДАЮЩЕЙ ЖИДКОСТИ | ЛЕВАЯ СТОРОНА |
КРЫШКА ЗАЛИВНОЙ ГОРЛОВИНЫ РАДИАТОРА | ВЕРХНЯЯ ЧАСТЬ КРЫШКИ |
ЭЛЕМЕНТ ВОЗДУХООЧИСТИТЕЛЯ | ЛЕВАЯ СТОРОНА |
СВЕЧИ ЗАЖИГАНИЯ | ЛЕВАЯ СТОРОНА |
ГЛУШИТЕЛЬ | СМ. ПРИМЕЧАНИЕ 11 |
ПРИВОДНОЙ РЕМЕНЬ | ЛЮБАЯ СТОРОНА |
ПРИВОДНОЙ РЕМЕНЬ ВЕНТИЛЯТОРА | СМ. ПРИМЕЧАНИЕ 11 |
АККУМУЛЯТОР | ЛЕВАЯ СТОРОНА |
|
ПРИМЕЧАНИЯ
- МИНИМАЛЬНЫЕ РЕКОМЕНДУЕМЫЕ РАЗМЕРЫ БЕТОННОЙ ПОДУШКИ: 1092 (43 ДЮЙМА) В ШИРИНУ И 1885 (74,2 ДЮЙМА) В ДЛИНУ. ИНСТРУКЦИИ ПО БЕТОННОЙ ПОДУШКЕ СМ. В РУКОВОДСТВЕ ПО УСТАНОВКЕ, КОТОРОЕ ВХОДИТ В КОМПЛЕКТ УСТРОЙСТВА.
- ПРОСТРАНСТВО СО ВСЕХ СТОРОН ГЕНЕРАТОРА ДОЛЖНО ОСТАВАТЬСЯ СВОБОДНЫМ ДЛЯ ВЫПОЛНЕНИЯ ТЕХНИЧЕСКОГО ОБСЛУЖИВАНИЯ И РЕМОНТА. УСТРОЙСТВО НЕОБХОДИМО УСТАНОВИТЬ В СООТВЕТСТВИИ С ДЕЙСТВУЮЩИМИ ПРИМЕНИМЫМИ СТАНДАРТАМИ NFPA 37 И NFPA 70, А ТАКЖЕ ЛЮБЫМИ ДРУГИМИ ГОСУДАРСТВЕННЫМИ, РЕГИОНАЛЬНЫМИ И МЕСТНЫМИ НОРМАМИ И ПРАВИЛАМИ.
- ДАННЫЕ ПАНЕЛИ УПРАВЛЕНИЯ И РАЗМЫКАТЕЛЯ:
- СМ. ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ ИЛИ РУКОВОДСТВО ПО ЭКСПЛУАТАЦИИ;
- ДОСТУПНО ЧЕРЕЗ ДВЕРЦУ УЗЛА КЛИЕНТСКОГО ДОСТУПА С ЗАДНЕЙ СТОРОНЫ ГЕНЕРАТОРА.
- ДЛЯ ДОСТУПА К ЗАЗЕМЛЕННЫМ УЧАСТКАМ СНИМИТЕ ЗАДНЮЮ КРЫШКУ КОЖУХА СЛЕДУЮЩИМ ОБРАЗОМ:
- ВЫСОКОВОЛЬТНОЕ СОЕДИНЕНИЕ, ВКЛЮЧАЯ СОЕДИНЕНИЕ С ВЫВОДОМ НАГРУЗКИ ДЛЯ ПОДКЛЮЧЕНИЯ ПЕРЕМЕННОГО ТОКА, СОЕДИНЕНИЕ НЕЙТРАЛИ, СОЕДИНЕНИЕ ЗАРЯДНОГО УСТРОЙСТВА АККУМУЛЯТОРА НА 120 ВОЛЬТ ПЕРЕМЕННОГО ТОКА (МАКС. 0,5 А);
- НИЗКОВОЛЬТНОЕ СОЕДИНЕНИЕ, ВКЛЮЧАЯ КОНТРОЛЬНЫЕ ПРОВОДА БЕЗОБРЫВНОГО ПЕРЕКЛЮЧАТЕЛЯ.
- ЦЕНТР ТЯЖЕСТИ И ВЕС МОГУТ МЕНЯТЬСЯ В ЗАВИСИМОСТИ ОТ КОМПЛЕКТАЦИИ УСТРОЙСТВА.
- ДНИЩЕ ГЕНЕРАТОРНОЙ УСТАНОВКИ ДОЛЖНО БЫТЬ ЗАКРЫТО ДЛЯ ЗАЩИТЫ ОТ КОРРОЗИИ, РЕЦИРКУЛЯЦИИ ВОЗДУХА ВЫПУСКА И/ИЛИ НАРУШЕНИЯ ЦИРКУЛЯЦИИ ВОЗДУХА ОХЛАЖДЕНИЯ.
- ПРАВИЛА БЕЗОПАСНОСТИ ПРИ ПОДЪЕМЕ ОБОРУДОВАНИЯ СМ. В РУКОВОДСТВЕ ПО ЭКСПЛУАТАЦИИ.
- НЕОБХОДИМЫЕ ХАРАКТЕРИСТИКИ МОНТАЖНЫХ БОЛТОВ ИЛИ ШПИЛЕК ДЛЯ МОНТАЖНОЙ ПОВЕРХНОСТИ — 5/8-11, КЛАСС 5 (ИСПОЛЬЗУЙТЕ СТАНДАРТНЫЕ ХАРАКТЕРИСТИКИ МОМЕНТА ЗАТЯЖКИ SAE).
- ТРЕБУЮТСЯ УСЛОВИЯ ДЛЯ СВОБОДНОГО ПОТОКА ВОЗДУХА НА ВПУСКЕ, НА ВЫХОДЕ И В ВЫХЛОПНОЙ СИСТЕМЕ. ТРЕБОВАНИЯ ОТНОСИТЕЛЬНО МИНИМАЛЬНОГО ОБЪЕМА ПОТОКА ВОЗДУХА И МАКСИМАЛЬНЫХ ОГРАНИЧЕНИЙ УКАЗАНЫ В ЛИСТЕ ТЕХНИЧЕСКИХ ХАРАКТЕРИСТИК.
- ГЕНЕРАТОР НЕОБХОДИМО УСТАНОВИТЬ ТАК, ЧТОБЫ ОБЕСПЕЧИТЬ ПОСТУПЛЕНИЕ СВЕЖЕГО ОХЛАЖДАЮЩЕГО ВОЗДУХА И ИЗБЕЖАТЬ РЕЦИРКУЛЯЦИИ ВОЗДУХА НА ВЫХОДЕ ИЗ РАДИАТОРА.
- ГЛУШИТЕЛЬ ВЫХЛОПНОЙ СИСТЕМЫ И ПРИВОДНОЙ РЕМЕНЬ ВЕНТИЛЯТОРА УСТАНОВЛЕНЫ В КОЖУХЕ ГЕНЕРАТОРА, ДЛЯ ДОСТУПА СНИМИТЕ ПЕРЕДНЮЮ ПАНЕЛЬ.
СХЕМА МОНТАЖА
|
ГЕНЕРАТОР ГАЗОВЫЙ GENERAC RG027 |

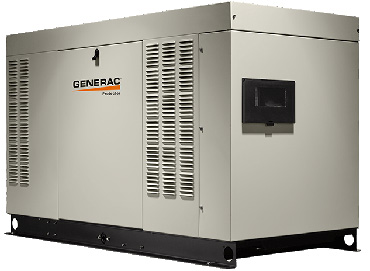

![Газовый генератор Generac RG027 с жидкостным охлаждением и двигателем на 1500 оборотов / мин для электроснабжения как жилых объектов, так и коммерческих объектов. газовая электростанция generac rg027 на 22 кВт](/photo/generator-generac-qt027.jpg) |
|
|
