РУКОВОДСТВО ПО ДИАГНОСТИКЕ И РЕМОНТУ НА ГЕНЕРАТОРЫ GENERAC
1.6 ЗАЩИТНЫЕ УСТРОЙСТВА ГЕНЕРАТОРА И ДВИГАТЕЛЯ
ОСТАНОВКА ПО НИЗКОМУ УРОВНЮ МАСЛА
Диагностика и ремонт электростанции Generac - все разделы руководства
Смотреть рисунок 1. Реле давления масла расположено на переходном фитинге масляного фильтра двигателя электростанции generac. На реле нормально замкнутые контакты. Давление масла двигателя удерживает их разомкнутыми во время цикла прокрутки и пуска. Если давление масла упадет ниже 5 фунтов/кв.дюйм (0.344 бара), контакты реле замкнутся. При замыкании контактов реле со схемной платы провод 86 будет замкнут на землю. Произойдет отключение реле "в работе" (на схемной плате). На данном реле контакты - нормально разомкнутые, то есть они размыкаются, и подача 12В постоянного тока на провод 14 прекращается. Это приведет к закрытию топливного соленоида и отсутствию зажигания двигателя generac.

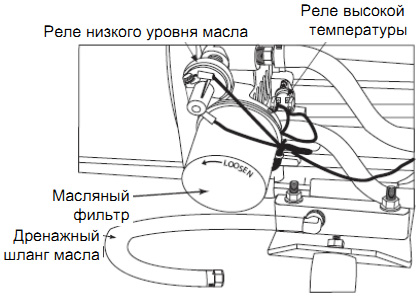

Рисунок 1.
Защитные устройства на двигателе с воздушным охлаждением
