Для подачи переменного тока частотой 50 Гц двухполюсной ротор должен работать при 3000 об/мин. Термин "двухполюсной" означает, что на роторе один северный магнитный полюс и один южный магнитный полюс. При вращении ротора происходит передача магнитной индукции на обмотки статора, и напряжение индуктируется на них. На валу ротора установлены токосъемные контактные кольца (+) и (-). Положительное кольцо расположено близко к задней опоре подшипника. Подшипник ротора вжат в торец вала ротора. Конический вал ротора установлен на коническом коленчатом валу и удерживается сквозным болтом.

Провод 4 подключается к щетке положительного плюса, а провод 0 - к щетке отрицательного полюса. Выпрямленный ток и стабилизированный ток возбуждения, а также ток от цепи добавочного напряжения подаются по проводу 4 на обмотки ротора, щетку и токосъемное кольцо положительного полюса. Ток возбуждения и ток добавочного напряжения проходят через обмотки к контуру замыкания на корпус по токосъемному кольцу и щетке отрицательного полюса, а также проводу 0. Данный поток создает магнитное поле вокруг ротора с концентрацией, пропорциональной количеству тока.

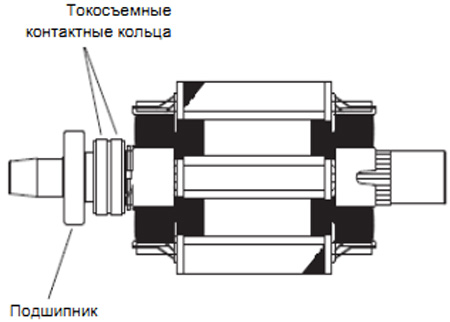

Рисунок 2
Двухполюсной ротор в сборе

Вводная информация

Функциональная схема генератора переменного тока

Генератор переменного тока и его привод

Статор в сборе

Щеткодержатель и щетки

Другие компоненты генератора переменного тока

Остаточная магнитная индукция ротора

Поле добавочного напряжения

РУКОВОДСТВО ПО ДИАГНОСТИКЕ И РЕМОНТУ 2.1. ОСНОВНЫЕ КОМПОНЕНТЫ

РОТОР В СБОРЕ

РУКОВОДСТВО ПО ДИАГНОСТИКЕ И РЕМОНТУ
2.1. ОСНОВНЫЕ КОМПОНЕНТЫ
