2.1. ОСНОВНЫЕ КОМПОНЕНТЫ

ПОЛЕ ДОБАВОЧНОГО НАПРЯЖЕНИЯ

Инструкция по ремонту на газогенераторы Generac

Цепь добавочного напряжения

При запуске двигателя прямой поток тока подается со схемной платы на обмотки ротора по проводу 4.

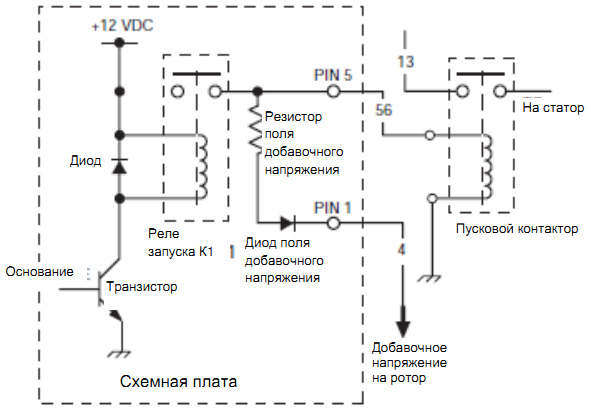

Система поля добавочного напряжения схематично показана на рисунке 2. Запуск двигателя вручную или в автоматическом режиме производится подачей напряжения на реле пуска со схемной платы. Напряжение с аккумулятора подается на провод 4 поля добавочного напряжения (и на ротор) через резистор добавочного напряжения и диод, расположенные на схемной плате.

Следует отметить, что ток поля добавочного напряжения подается только, когда реле запуска находится под напряжением, т.е. только во время запуска двигателя.

Добавочное напряжение понижается от напряжения аккумулятора под действием резистора. При проверке вольтметром постоянного тока, показания составляют примерно 9 или 10 В постоянного тока.

Рисунок 2
Схема цепи поля добавочного напряжения
