Смотрите также руководство по монтажу самой электростанции

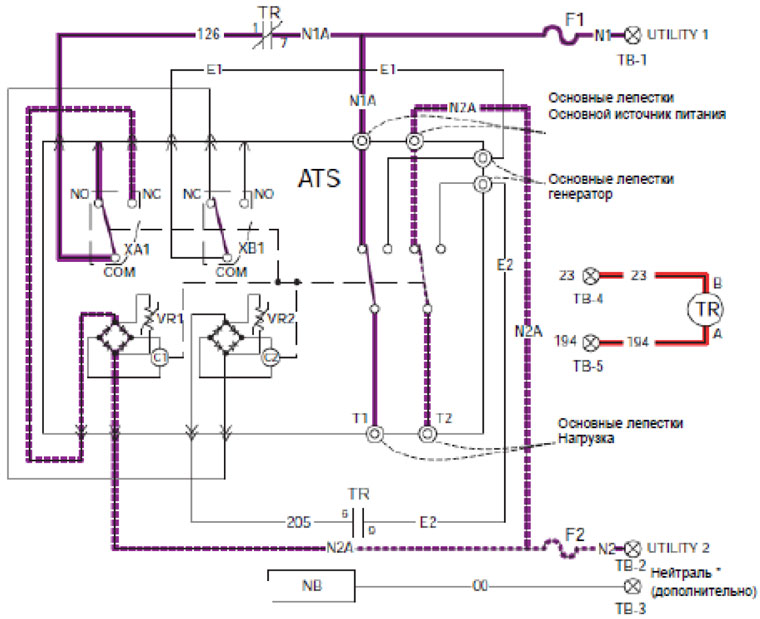

- На язычки клемм N1 и N2 передаточного механизма подаётся напряжение от сети, передаточный ключ находится в положении "Utility" и напряжение подаётся на T1 и T2, а также нагрузки пользователя.
- Напряжение сети подаётся на концевой выключатель XA1 по нормально замкнутым контактом реле переключения (1 и 7) и провода 126. Однако, XA1 разомкнут и цепь на включающую катушку основного источника разомкнута.
- Сигналы о наличии сетевого напряжения подаются на схемную плату генератора по проводу N1A и предохранителю 5А (F1). Вторая линия данной цепи проходит по проводу N2A и предохранителю 5А (F2).
* не используется в предварительно укомплектованных агрегатах
ЛЕГЕНДА
 | напряжение постоянного тока |
 | управление заземлением (печатная плата) |
 | напряжение электростанции E1 |
 | напряжение электростанции E2 |
 | напряжение основного источника N1 |
 | напряжение основного источника N2 |
|
- ATS - контактор передаточного ключа
- C1 - соленоид (замыкание основного источника питания)
- C2 - соленоид (замыкание резервного источника питания)
- TR - реле переключения
- TB - колодка с зажимами (соединения пользователя)
- XA1, XB1 - концевые выключатели, исполнительный механизм
- F1, F2 - предохранитель на 5А
- VR1, VR2 - вариатор
- NB - нейтральный блок
|
|
