Монтаж маломощной электростанции - посмотреть руководство

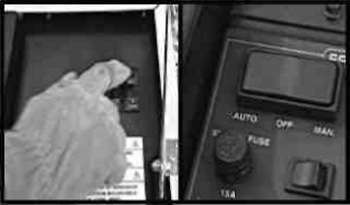

- ОТКЛЮЧИТЬ основной автомат генератора и установить переключатель режимов в положение OFF (ВЫКЛ.).
|
![установить переключатель режимов в положение OFF](/image/mode-switch-is-in-off-position.jpg) |
![убедитесь, что электропитание отключено от сети](/image/off-power.jpg) |
- Убедиться, что электропитание от сети ОТКЛЮЧЕНО, установить все прерыватели цепи на передаточном ключе в положение (ВЫКЛ.).
|

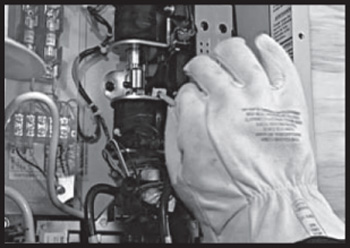

- Установить рукоятку передаточного ключа и вставить металлический конец в отверстие на узле основного контактора. Потянуть рукоятку ВНИЗ, чтобы перевести основные контакты в положение резервного электроснабжения (от генератора). ЗАПРЕЩАЕТСЯ ВРУЧНУЮ РАБОТАТЬ НА ПЕРЕДАТОЧНОМ КЛЮЧЕ ПРИ ПОДКЛЮЧЕННЫХ НАГРУЗКАХ.
|
![установить рукоятку передаточного ключа и вставить металлический конец в отверстие на узле основного контактора](/image/set-the-transfer-key.jpg) |
![запустите двигатель в ручном режиме](/image/start-motor-manual-mode.jpg) |

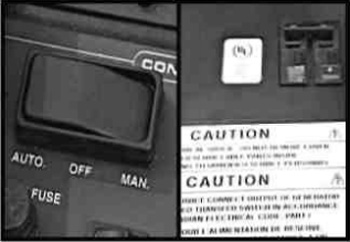

- Для пуска двигателя перевести переключатель режимов генератора в положение "MANUAL" (РУЧНОЙ). Дать двигателю прогреться, затем перевести основной автомат генератора в положение "ON" (ВКЛ.). Теперь генератор подает электричество на передаточный ключ, но не несет нагрузки.
|

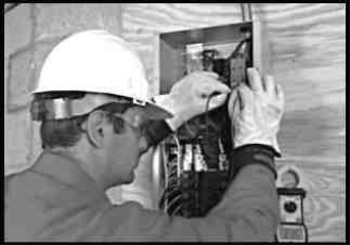

- Проверить правильность напряжения и частоты, исходящих от генератора. Если межфазное напряжение не составляет 220В, необходимо прочесть инструкции по регулировке, данные в "Руководстве по установке". Если напряжение "фаза-нейтраль" не составляет 220В, необходимо проверить соединение нейтрали между генератором и передаточным ключом.
|
![проверить правильность напряжения и частоты](/image/control-of-voltage-and-frequency.jpg) |
![убедиться, что 2-х полюсной прерыватель цепи находится в положении OFF](/image/two-pole-circuit-breaker-off.jpg) |

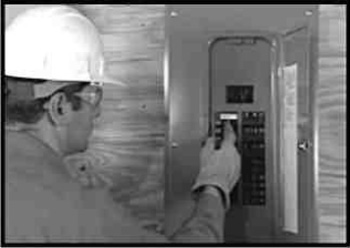

- После окончания проверки напряжения ОТКЛЮЧИТЬ основной автомат генератора и установить переключатель режимов в положение OFF (ВЫКЛ.), чтобы отключить генератор. Убедиться, что 2-х полюсной прерыватель цепи, который был установлен на основной панели, находится в положении OFF (ВЫКЛ).
|

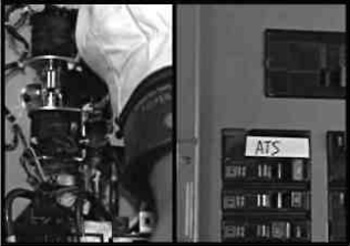

- C помощью рукоятки передаточного ключа перевести основные контакты передаточного ключа в положение UP (ВВЕРХ) (источник электроснабжения). Включить 2-х полюсной прерыватель на панели распределения.
|
![перевести основные контакты передаточного ключа в положение UP](/image/translate-main-contacts-of-transmission-control-key-is-in-position-up.jpg) |
![затем включите основной автомат генератора](/image/now-turn-on-the-main-machine-generator.jpg) |

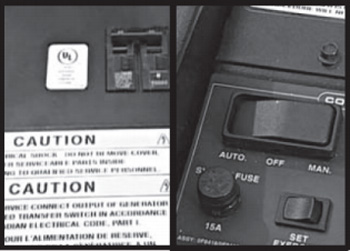

- Теперь ВКЛЮЧИТЬ основной автомат генератора и установить переключатель режимов в положение "AUTO" (АВТО).
|

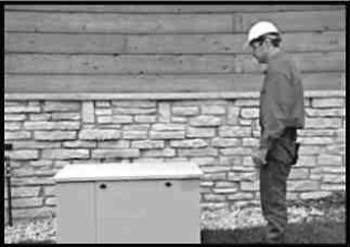

- Отключить подачу от сети электроснабжения и убедиться, что генератор запустился автоматически.
|
![убедитесь, что генератор запускается автоматически](/image/auto-start-generator.jpg) |
![убедитесь, что питание переключается обратно](/image/power-switches-back.jpg) |

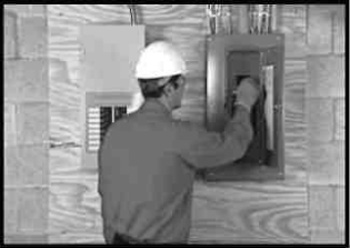

- Если всё работает правильно, переключить основной автомат в положение ON (ВКЛ.) и убедиться, что питание автоматически переключилось обратно на сеть электроснабжения.
|

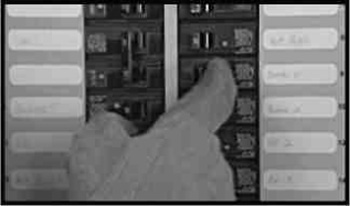

- После завершения цикла охлаждения двигателя и отключения, снова отключить подачу от сети электроснабжения. В то время когда подается питание на передаточный ключ, переводить по одному прерыватели на ключе в положение ON (ВКЛ.), пока генератор не примет всю аварийную нагрузку полностью.
|
![после охлаждения электростанции, повторите запуск снова](/image/after-cooling-of-the-power-plant-repeat-start-again.jpg) |
![когда работает генератор, проверить давление газа](/image/when-running-generator-check-pressure-of-gas.jpg) |

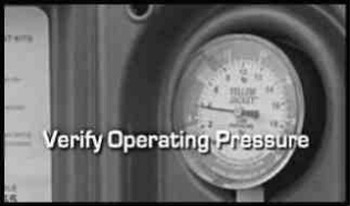

- Когда генератор несет полную аварийную нагрузку, перепроверить еще раз давление газа, чтобы убедиться, что оно на том же уровне, что при начальном пуске генератора.
|

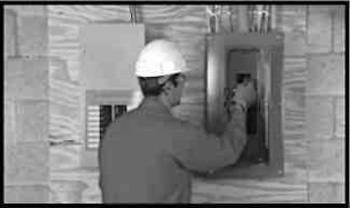

- Перевести основной автомат в положение ON (ВКЛ), чтобы восстановить электроснабжение от сети.
|
![при помощи автомата, восстановите подачу электричества в основной сети](/image/with-help-of-machine-restore-supply-of-electricity-to-main-network.jpg) |

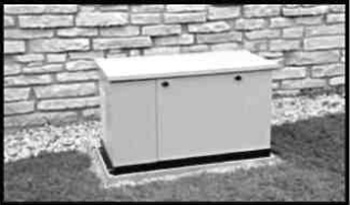

![](/image/power-test-ok.jpg) |
- Генератор продолжит работать, пока не охладится двигатель, а затем ОТКЛЮЧИТСЯ самостоятельно.
|

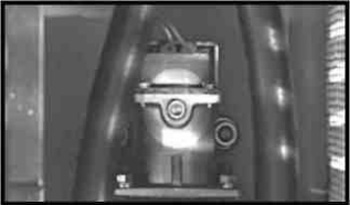

- Отсоединить счетчик газа и установить на место в отверстие заглушку регулятора.
|
![отсоединить счетчик газа](/image/disconnect-the-gas-meter.jpg) |

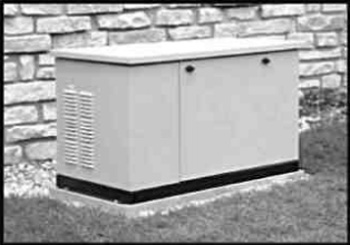

![тестирование завершено](/image/end-testing.jpg) |
- Снова отключить подачу от сети электроснабжения. Генератор Generac должен запуститься и вся аварийная нагрузка должна перейти на генератор.
- Закрыть основной автомат, чтобы восстановить электроснабжение и дать двигателю охладиться, двигатель отключится самостоятельно.
|
|
