Другие операции по монтажу на газовые электростанции
- Перед началом установки необходимо убедиться, что напряжение на основной распределительной панели ОТКЛЮЧЕНО, внимательно прочесть руководство по установке, которое поставляется вместе с передаточным ключом.

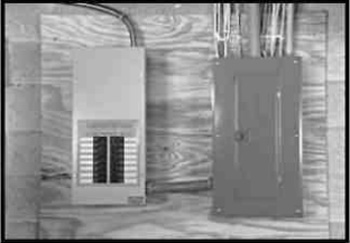

- Ключ узла распределенной нагрузки должен устанавливаться достаточно близко к основной распределительной панели, для того чтобы приспособить 2-х футовый (0,609 м) кабелепровод, подсоединенный заранее. Удостовериться, что ни вода, ни коррозийные вещества не могут попасть на корпус передаточного ключа.
|
![автоматика должна располагаться рядом с распределительным щитом](/image/avtomatika-rjadom-so-schitom.jpg) |
![после доставки, распакуйте автоматику и посмотрите на наличие внешний повреждений](/image/avtomatika-proverka.jpg) |
- Всегда проверять передаточный ключ на наличие повреждений, появившихся во время доставки. Запрещается устанавливать передаточный ключ, имеющий какие-либо следы повреждений.
|
- Защитить от воздействия ударов и закрепить передаточный ключ вертикально на крепкой опорной конструкции. Убедиться, что передаточный ключ выровнен и весит вертикально. Передаточный ключ - это ключ переключения с разрывом цепи, который предотвращает возникновение обратной связи между генератором и источником электропитания, допуская соединение цепей нагрузки одновременно только с одним источником питания.
|

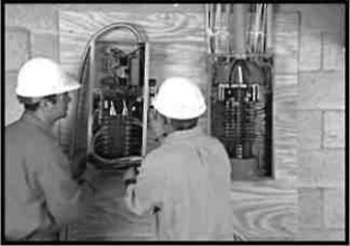

![закрепить передаточный ключ вертикально на крепкой опорной конструкции](/image/zakrepit-avtomatiku.jpg) |
![все подключаемые провода имеют уникальный цветовой код](/image/avtomatika-wire-color-code.jpg) |
- Каждый провод передаточного ключа, имеющего предварительное подключение, имеет цветовой код, с помощью которого можно легко подобрать цепи на основной панели к новым прерывателям на передаточном ключе.
|
- При использовании трехжильной проводки две 220В цепи часто делят между собой один нейтральный провод. Для того чтобы избежать перегрузки нейтрали необходимо переводить ОБЕ цепи или не переводить ни одну из них.
|

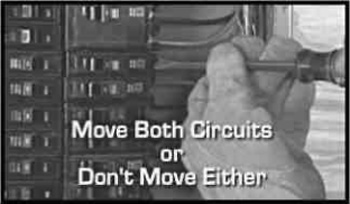

![избегайте перегрузки нейтрали](/image/peregruzka-neitrali.jpg) |

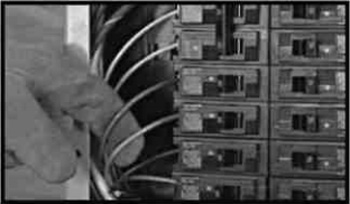

![при переводе 2х цепей с совместной нейтралью цепи необходимо подсоединять рядом друг с другом на передаточном ключе](/image/perevod-dvuh-sepei.jpg) |
- При переводе двух цепей с совместной нейтралью цепи необходимо подсоединять рядом друг с другом (одна над другой) на передаточном ключе. Это гарантирует, что два горячих провода находятся на разных фазах и поддерживают связь с нейтралью.
|
- Выбрать цепь, которую необходимо подключать к резерву, снять силовой вывод с прерывателя.
- С помощью гаек для соединения проводов по перечню UL подсоединить силовой вывод к соответствующему прерывателю на передаточном ключе.
|
![с помощью гаек для соединения проводов подсоединить силовой вывод к соответствующему прерывателю](/image/podsoedinit-provoda-gaikami.jpg) |

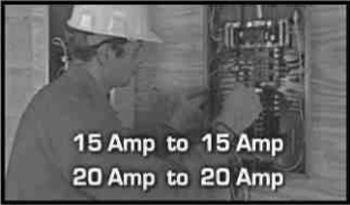

![убедитесь, что каждая подключаемая цепь защищена прерывателем](/image/vse-tsepi-s-avtomatami.jpg) |
- Убедиться, что каждая цепь, которую вы переводите, защищена прерывателем того же номинала на передаточном ключе. Цепь 15А должна быть соединена с 15А прерывателями, а 20А цепи с 20 А прерывателями.
|
- Для каждой цепи, которую вы переводите на передаточный ключ, необходимо подсоединять белый нейтральный провод к нейтральной шине на распределительной панели.
|

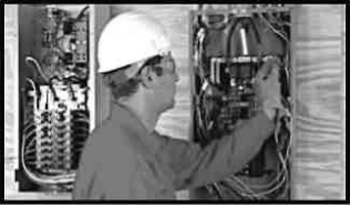

![для каждой цепи необходимо подсоединять белый нейтральный провод к нейтральной шине на распределительной панели](/image/beliy-neitrelniy-provod.jpg) |

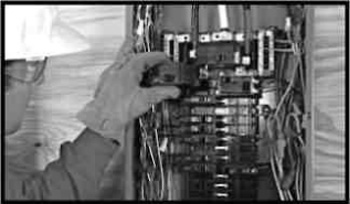

![необходимо установить на распределительной панели 2-х полюсной прерыватель](/image/ustanobit-dvuhpolusniy-prerivatel.jpg) |
- Для защиты передаточного ключа необходимо установить на распределительной панели 2-х полюсной прерыватель. Номинальное значение прерывателя в амперах зависит от типа передаточного ключа, который вы используете, т.ч. перед покупкой прерывателя необходимо прочесть "Руководство по установке".
|
- Установить прерыватель в две смежные пустые ячейки (одна над другой) на основной панели. Когда все аварийные цепи будут переведены на передаточный ключ, перекрыть основной автомат, чтобы восстановить электропитание и убедиться, что напряжение на передаточном ключе точное. При работе внутри работающего передаточного ключа необходимо применять безопасное оборудование.
|

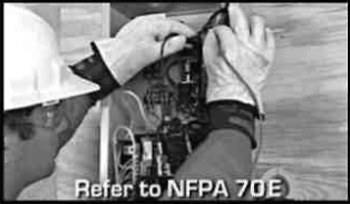

![при работе внутри работающего передаточного ключа необходимо применять безопасное оборудование](/image/ispolzuite-bezopasnoe-oborudovanie.jpg) |
![правильно выбирайте аккумулятор](/image/akkumulator-vibor.jpg) |

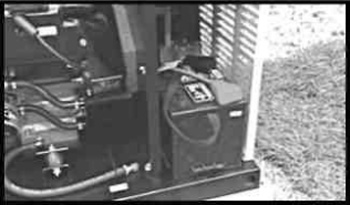

- Перед покупкой аккумуляторной батареи для генератора необходимо прочесть "Руководство по установке", где приведен список рекомендуемых аккумуляторов. При установке аккумуляторной батареи необходимо соблюдать все меры безопасности, представленные в "Руководстве по установке".
|
|
