- Высверлить отверстие 1 3/4 дюйма (4 см) и протянуть через него кабелепровод.
|
 |
 |

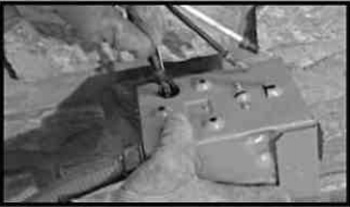

- Снять легкосъемную заднюю крышку с соединительной коробки, пропустить провода через заднюю часть коробки и закрепить кабелепровод с помощью контргайки.
- Загерметизировать отверстие с помощью силиконового пластичного материала. Не забывать загерметизировать отверстие также и изнутри корпуса.
- Установить монтажную коробку так, чтобы она полностью закрыла отверстие в стене.
|

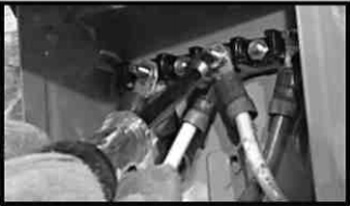

- Присоединить все провода к язычкам в соединительной коробке (черный с черным, красный с красным, белый с белым). Прикрепить зеленый заземляющий кабель к винту заземления и соединить два конца четырехштырькового штепсельного разъема.
|
 |
 |

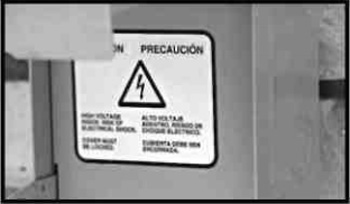

- Установить на место защитную крышку.
|

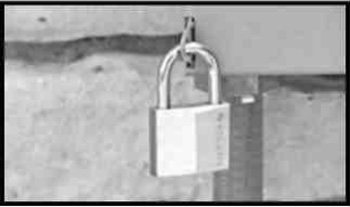

- Повесить замок на соединительную коробку.
|
 |
|
