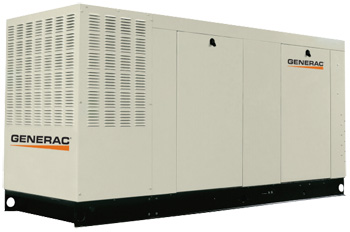

МОЩНЫЕ ГАЗОВЫЕ ЭЛЕКТРОСТАНЦИИ С ЖИДКОСТНЫМ ОХЛАЖДЕНИЕМ
|
Инновационный дизайн и испытание с занесение серийного номера в базу данных - вот ключевые моменты успеха компании Generac в разработке инновационных инженерных решений в увеличения мощности. И это еще не всё. Выполнение всех обязательств по надежному испытанию каждого элемента, испытанию воздействия на окружающую среду, тестированию на разрушение, а также испытания по всем действующим стандартам CSA, NEMA, EGSA и другим - дает вам возможность довериться компании GENERAC POWER SYSTEMS и остановить свой выбор на высокопроизводительных системах.
КРИТЕРИИ ПРОВЕДЕНИЯ ИСПЫТАНИЙ
- испытания проводятся с занесением серийного номера в компьютер
- испытания на крутящий момент
- испытания на электромагнитные помехи
- аттестация согласно стандарту NEMA MG1
- испытания в различных погодных условиях
- испытания на короткое замыкание
|
|
|
Полупроводниковый цифровой компенсирующий регулятор напряжения.
Современная система регулирования во всем диапазоне мощностей является стандартной для всех моделей Generac. Она обеспечивает быстрое реагирование на изменение условий нагрузок и максимальную QT способность двигателя к запуску при электронном совпадении момента пиковой нагрузки на генераторе.
|
ВОЗМОЖНОСТИ И ТЕХНОЛОГИИ
|
ПАРАМЕТРЫ ДВИГАТЕЛЯ
Изготовитель | Generac (США) |
Тип двигателя | 10 цилиндровый рядный |
Число цилиндров | 10 |
Рабочий объем | 6.8 литра |
Диаметр x Ход поршня | 3.41 x 4.17 |
Коэффициент сжатия | 9:1 |
Система всасываемого воздуха | без наддува |
Седла клапанов | закаленные |
Тип толкателя | гидравлический |
| технические характеристики регулятора нагрузки |
Тип | электронный |
Настройка частоты | изохронная |
Настройка устойчивого режима | ±0.25 |
Настройка скорости | есть |
Настройка ослабления | есть |
| смазочная система двигателя |
Масляный насос | шестеренчатый |
Масляный фильтр | полнопроточный,
откручиваемый элемент |
Емкость картера | 4.75 литра |
| охлаждающая система двигателя |
Тип | закрытая |
Водяной насос | с ременным приводом |
Скорость вентилятора | 1650 об/мин |
Диаметр вентилятора | 660 мм |
Режим вентилятора | нагнетательный |
| топливная система |
Тип топлива | природный газ, пары пропана |
Карбюратор | с обратной тягой |
Вторичный топливный
регулятор | стандартный |
Топливный соленоид
отключения | стандартный |
Рабочее давление топлива | 11-14 дюймов вод. столба |
| электрическая система |
Зарядный генератор
переменного тока | 12В, 30А |
Статический заряд
аккумулятора | 2А |
Рекомендуемый аккумулятор | группа 26, 525CCA |
Сетевое напряжение | 12В |
|
ПАРАМЕТРЫ АЛЬТЕРНАТОРА
Тип | синхронный |
Изоляция ротора | класс H |
Изоляция статора | класс H |
Общее нелинейное искажение | <5% |
Коэф. перекрытия частоты
мобильной телеф. связи (TIF) | <50 |
Провода вывода генератора
переменного тока | 6 проводов (3 фазы) |
Подшипники | закрытые шариковые |
Муфтовое соединение | гибкое дисковое |
Допустимая нагрузка | 70/100/130 кВА |
Система возбуждения | прямая |
| регулятор напряжения |
Тип | электронный |
Считывание | 3 фазы |
Регулирование | ±1% |
Регулировка напряжения
и частоты | есть |
Регулировка напряжения
и коэффициента усиления | есть |
Светодиодные индикаторы | есть |
ПАРАМЕТРЫ ПАНЕЛИ УПРАВЛЕНИЯ
- напряжение
- сила тока
- мощность
- время в работе
- скорость двигателя
- давление масла
- время и дата
- историю неисправностей
- температуру охлаждающей жидкости
- низкий уровень охлаждающей жидкости
- сигнал остановки по низкому давлению масла
- превышение напряжения
- находится не в автоматическом режиме
- низкое давление топлива
- сигнал остановки по высокой температуре охлаждающей жидкости
- превышение скорости
- низкий уровень охлаждающей жидкости
|
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
| Модель | Generac QT-70 (1 фаза) | Generac QT-100 (1 фаза) | Generac QT-130 |
| общие параметры |
Сухой вес агрегата | 1005 кг | 1227 кг | 1326 кг |
Габаритные размеры Д х Ш х В | 2450х935х1217 мм | 2925х935х1393 мм | 2946х940х1397 мм |
Уровень шума | 65 дБ(А) | 72 дБ(А) | 75 дБ(А) |
Требования к аккумуляторной батарее
(не входит в поставку) | группа 26, 12В и 525А мин. сила тока двигателя
при температоре -18°C (0°F) в течении 30 сек |
| описание на альтернатор |
Количество фаз | одна | одна | три |
Номинальная максимальная мощность
при длительной работе (сжиженный пропан) (LP) | 56000 Вт* | 80000 Вт* | 104000 Вт* |
Номинальная максимальная мощность
при длительной работе (природный газ) (NG) | 53000 Вт* | 75000 Вт* | 92000 Вт* |
Коэффициент мощности | 0.8 | 0.8 | 0.8 |
Номинальное напряжение | 380В | 380В | 380В |
Номинальный максимальный ток нагрузки
при длительной работе | 106 А (LP) / 102 А (NG) | 152 А (LP) / 144 А (NG) | 198 А (LP) / 185 А (NG) |
Прерыватель основной цепи | 125А | 200А | 200А |
Количество полюсов ротора | 4 | 4 | 12 |
Номинальная частота переменного тока | 50 Гц | 50 Гц | 50 Гц |
| описание двигателя |
Тип двигателя | Generac 6.8 л | Generac 6.8 л | Generac 6.8 л |
Кол-во цилиндров | 10 | 10 | 10 |
Объем двигателя | 6.8 литра | 6.8 литра | 6.8 литра |
Блок цилиндров | алюминий с чугунной гильзой |
Расположение клапанов | верхнее расположение клапанов |
Система зажигания | электронная | электронная | электронная |
Система регулятора | электронная | электронная | электронная |
Коэффициент сжатия | 9.0:1 | 9.0:1 | 9.0:1 |
Тип стартера | электростартер на 12В, постоянного тока |
Емкость масла, включая фильтр | 4.75 литра | 4.75 литра | 4.75 литра |
Емкость системы охлаждения | 17 литров | 17 литров | 17 литров |
Частота вращения при эксплуатации | 2500 об/мин | 2500 об/мин | 2500 об/мин |
| Потребление топлива |
Природный газ (NG) при 50% мощности | 11.87 м3 / час | 16.95 м3 / час | 20.04 м3 / час |
Природный газ (NG) при 100% мощности | 20.82 м3 / час | 20.74 м3 / час | 38.47 м3 / час |
Сжиженный пропан (LP) при 50% мощности | 17.48 л / час | 24.94 л / час | 32.46 л / час |
Сжиженный пропан (LP) при 100% мощности | 30.66 л / час | 43.80 л / час | 56.94 л / час |
| данные о стоимости |
Цена без автоматики | по запросу | по запросу | по запросу |
Цена с автоматикой | по запросу | по запросу | по запросу |
* Требуемое давление топлива на входе в генератор в диапазоне всех нагрузок составляет 127 мм - 178 мм водяного столба для природного газа (1.2 кПА - 1.74 кПА), 279 мм - 356 мм водяного столба для сжиженного пропана (2.74 кПА - 3.49 кПА).
** Удельный объем теплоты сгорания природный газ 28.32 МДж/ м3 и 71.36 МДж / м3 для сжиженного пропана (ГОСТ 30319.0-96).
СИСТЕМА УПРАВЛЕНИЯ
Двухстрочный ЖК дисплей с
некодированным текстом | Простой интерфейс для работы простого пользователя. |
Переключатель режимов: Auto (авто) | Автоматический старт при прекращении подачи электропитания от основного источника. Тестирование каждые 7 дней. |
Переключатель режимов: Off (выкл) | Агрегат останавливается. Питание отключается. Система управления и зарядное устройство продолжают работать. |
Переключатель режимов: Manual/Test (start) (ручной/тестирование) (пуск) | Запускается с запуском стартера, агрегат работает. При прекращении подачи электропитания, происходит переход на нагрузку. |
Последовательность пуска двигателя. | Цикличный: 16 сек запуск, 7 сек перерыв (макс. продолжительность 90 сек) |
Прогрев двигателя | 10 сек |
Охлаждение двигателя | 1 мин |
Блокировка стартера | В течение 5 сек после остановки двигателя стартер повторно не запустится. |
Зарядное устройство аккумуляторной батареи 2.5 А | стандартное |
Автоматический регулятор напряжения с защитой от перенапряжения | стандартное |
Автоматическая остановка по низкому уровню масла | стандартная |
Остановка по превышению скорости вращения двигателя | стандартная, 50 Гц |
Остановка по высокой температуре | стандартная |
Защита от чрезмерной скорости вращения двигателя | стандартная |
Плавкий предохранитель | стандартная |
Определение номинальных характеристик:
- Максимальная мощность и ток зависят и ограничены такими факторами, как топливная составляющая (удельный объем теплоты сгорания), температура окружающей среды, высота над уровнем моря, мощность двигателя и его состояние и т.д.
- Максимальная мощность снижается примерно на 3.5% на каждые 304.8 м над уровнем моря, а также понижается на 1% на каждые 120°С превышающие 15.50°С.
|
