1.3. ОСНОВНЫЕ ПАРАМЕТРЫ УСТАНОВКИ

СОЕДИНЕНИЯ ПЕРЕДАТОЧНОГО КЛЮЧА

Руководство по монтажу электростанции Generac

Краткое описание

При установке генератора необходимо следовать двум принципам для выполнения соединений между передаточным ключом и генератором. Ниже на рисунке 1 представлено правильное соединение проводов цепи управления.

• Убедиться, что провод 15В на генераторе соединен с проводом 194 на передаточном ключе, они оба подводятся к положительной клемме аккумулятора.
• Соединять провода согласно их номерам, а не цветовому коду на клемме.

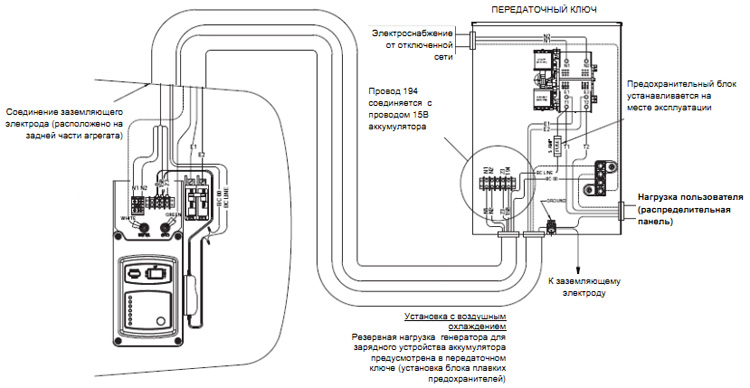

Рисунок 1. Схема соединения с передаточным ключом
