ИНСТРУКЦИЯ НА ГЕНЕРАТОР GENERAC XG6400-E

2.3. ШНУРОВЫЕ КОМПЛЕКТЫ И ШТЕПСЕЛЯ

Прочая информация по эксплуатации Generac xg6400e

2.3.1 РОЗЕТКА СЕЕ 7/4, ТИП F, НА 230В ПЕРЕМЕННОГО ТОКА 16 А

Это - розетка на 230 вольт (рисунок 6), защищенная от перегрузки с помощью кнопочного размыкателя цепи на 16 А. Каждая розетка может питать однофазные электрические нагрузки перем. тока 16 А (общей мощностью 3680 Вт (3,7 кВт)), 230 В, 50 Гц. Используйте только высококачественные, хорошо изолированные комплекты 3-жильных заземленных проводов, предназначенные для 230 В при 16 А (или с более высокими характеристиками).

Удлинители должны быть минимальной длины, желательно менее 5 метров, чтобы не допустить падения напряжения и возможного перегрева проводов.

2.3.2 РОЗЕТКА НА 230 В ПЕРЕМ, ТОКА 30 А

Эта розетка может питать однофазные нагрузки переменного тока (общей мощностью до 5600-6400 Вт (5.6-6.4 кВт) в зависимости от модели) на 230 В, 50 Гц; для защелкивания/снятия фиксации поверните штепсель. Розетка защищена от перегрузки размыкателем цепи на 25 или 30 А.

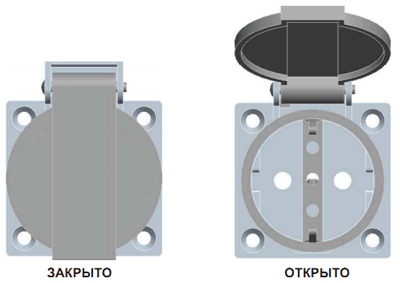

Рисунок 6 - Розетки генератора

2.3.3 КАБЕЛЬ ПЕРЕХОДНИКА, 50 ГЦ

Кабель переходника поставляется с генератором. Одной стороной он подключается к защелкивающейся розетке 30 А на панели управления генератора, а с другой стороны - у него гнездо IP44 СЕЕ 2Р+Е на 32 А (рисунок 7).

Рисунок 7 - Кабель переходника
