ИНСТРУКЦИЯ ПО ЭКСПЛУАТАЦИИ GENERAC XG6400E

ОЗНАКОМЛЕНИЕ

Другие разделы инструкции по эксплуатации

Перед началом эксплуатации генератора ознакомьтесь полностью с руководством пользователя и правилами техники безопасности.

Сравните генератор с рисунками 3-6, чтобы ознакомиться с расположением различных средств управления и настройки.
Сохраните это руководство для дальнейшей консультации.

Рисунок 3 - Расположение деталей генератора

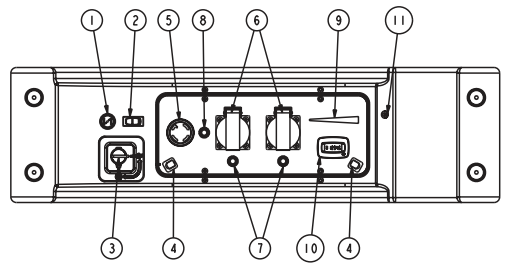

1. Рукоятка "подсоса" - используется при запуске холодного двигателя (ее можно тянуть на себя или толкать от себя).
2. Переключатель двигателя - управляет работой генератора XG6400E. Переключение между положениями Start/Run/Stop (Запуск/Работа/Остановка).
3. Топливный отсечной клапан - клапан между топливным баком и карбюратором. Перед постановкой XG6400E на длительное хранение выключите и позвольте карбюратору выработать все топливо.
4. Светодиоды панели - подсвечивают панель управления при работе электростанции.
5. Защелкивающаяся розетка на 230 В перем. тока 30 А - обеспечивает энергией нагрузки электроинструментов, приборов, освещения и электродвигателей, работающие от однофазного переменного тока 30 либо 25 А, 230 В, 50 Гц.
6. Розетка СЕЕ 7/4, тип F, на 230 В перем. тока 16 А - обеспечивает энергией нагрузки электроинструментов, приборов, освещения и электродвигателей, работающие от однофазного переменного тока 16 А, 230 В, 50 Гц.
7. Размыкатели цепи (переменного тока) - под каждую розетку 16 А устанавливается кнопочный размыкатель соответствующего типа для защиты генератора от электрической перегрузки.
8. Размыкатели цепи (переменного тока) - под розетку 30 А устанавливается предохраняющий кнопочный размыкатель соответствующего типа для защиты генератора от электрической перегрузки.
9. Индикатор энергии - указывает на объем используемой энергии, производимой генератором - каждая секция соответствует приблизительно 25%.
10. Счетчик часов - отображает количество часов эксплуатации до технического обслуживания.
11. Подключение зарядного устройства для аккумуляторной батареи - через это гнездо с помощью 12-вольтового зарядного устройства с штепсельным переходником можно перезаряжать аккумуляторную батарею запуска двигателя на 12 В (постоянный ток). Аккумуляторная батарея защищена за счет встроенного в панель управления плавкого предохранителя на 1.50 А.

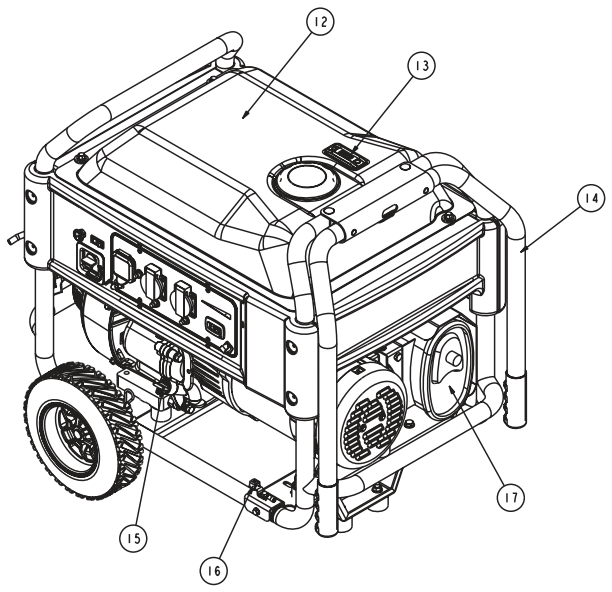

12. Топливный бак - объем бака см. в технических характеристиках генератора.
13. Топливный датчик - показывает уровень топлива в баке.
14. Ручки - при хранении следует отвинтить и снять. Для изменения положения ручек нажмите пружинную кнопку.
15. Маслозаливная горловина - служит для заправки маслом и проверки его уровня.
16. Вывод для заземления - в этом месте присоедините к Generac xg6400e подходящее заземление. Подробные сведения см. в разделе "Заземление генератора".
17. Глушитель - служит для снижения шума двигателя и включает искрогаситель.

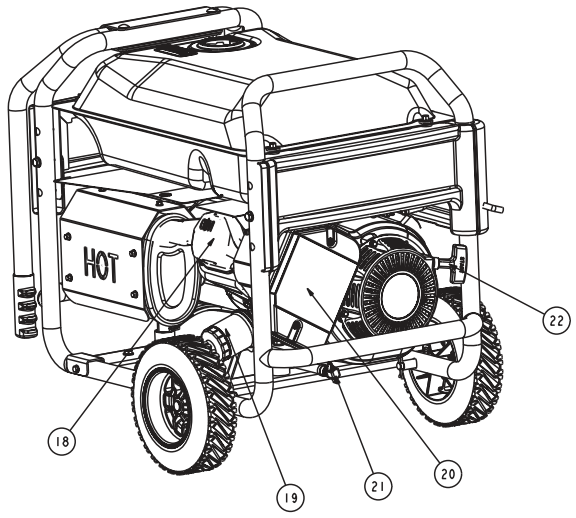

18. Месторасположение свечи зажигания - свеча зажигает топливовоздушную смесь (необходимо снять боковую панель).
19. Масляный фильтр двигателя - фильтрует моторное масло, надлежащую периодичность технического обслуживания см. в разделе 3.1.
20. Воздушный фильтр - фильтрует заборный воздух, попадающий в двигатель.
21. Маслослив - клапан слива отработанного масла из картера двигателя.
22. Барабанный стартер - с его помощью можно запустить двигатель вручную.
