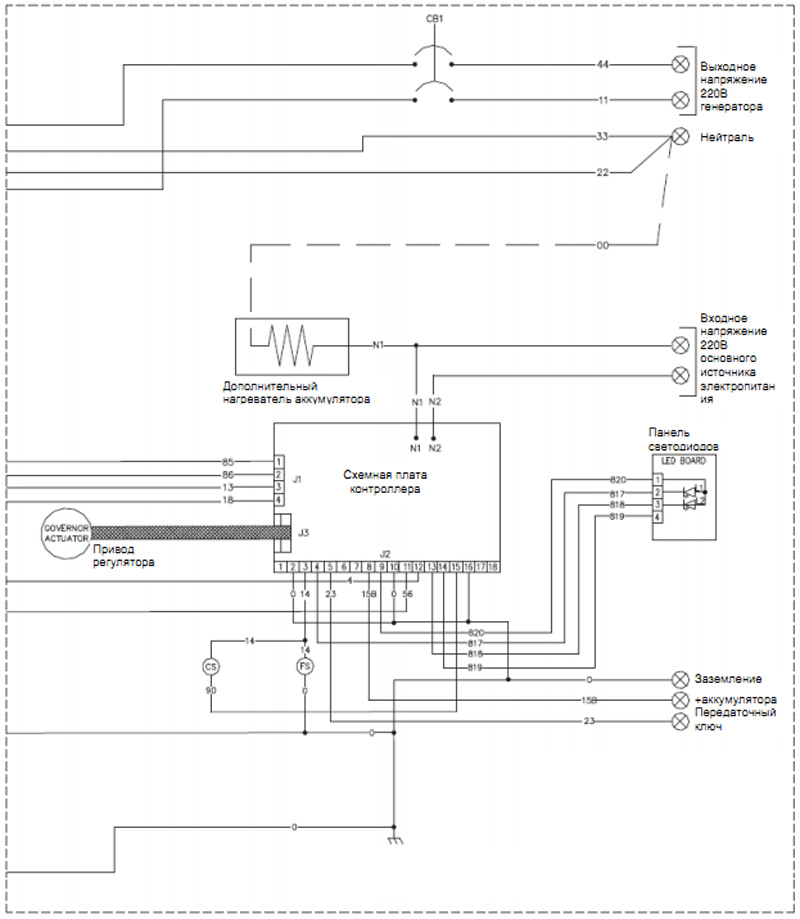

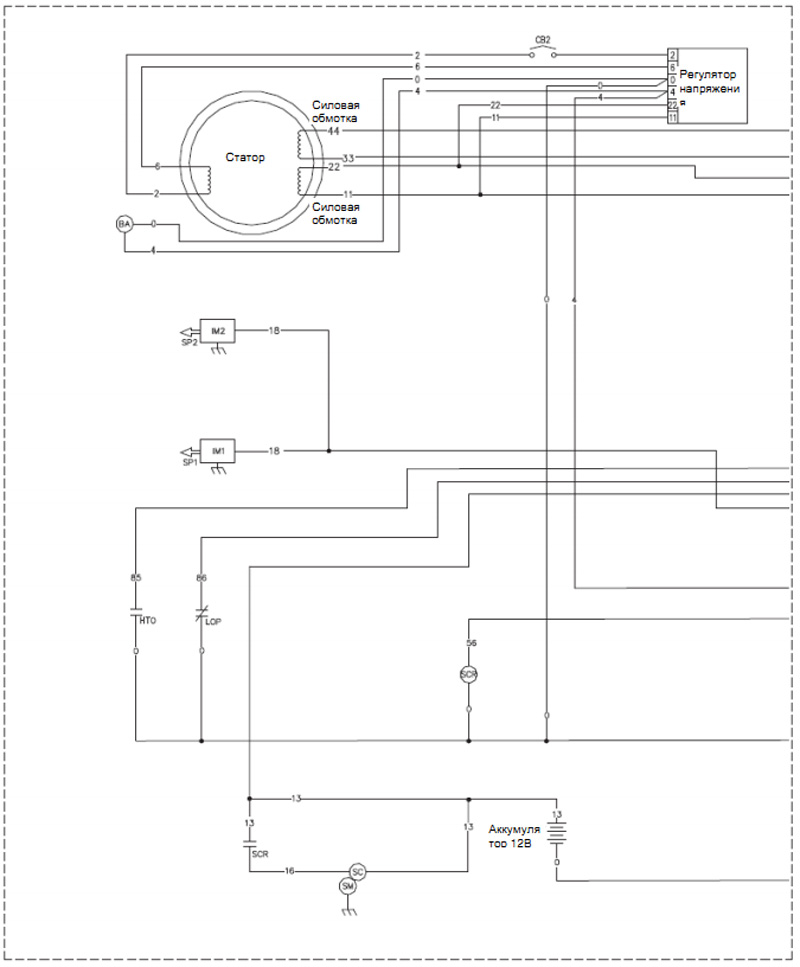

ЧЕРТЁЖ №0H4751-B

Инструкция по диагностике и ремонту

ЛЕГЕНДА

BA - щетка в сборе

CB1 - автомат, главный вывод

CB2 - автомат, 3.0А автоматический

CS - соленоид дросселя

FS - топливный соленоид

HTO - реле высокой температуры

IM_ - модуль зажигания

LOP - реле низкого давления масла

SC - пусковой контактор

SCR - реле пускового контактора

SM - стартёр

SP_ - свеча зажигания
